H3C S6520X-HI系列交换机是H3C公司自主研发的万兆SDN以太网交换机产品。提供超大的交换容量,高密10GE/40GE/100GE线速转发端口,支持双可插拔电源及双可插拔风扇,具有丰富的三层特性。H3C S6520X-HI系列定位于下一代核心/汇聚高密万兆SDN交换机。
H3C S6520X-HI系列交换机目前包含以下型号:
H3C S6520X-54HC -HI:48个1/10G SFP Plus端口+2个QSFP28端口(每个QSFP28端口可拆分为4个SFP28端口),2个slot扩展插槽,两个电源插槽,两个风扇插槽

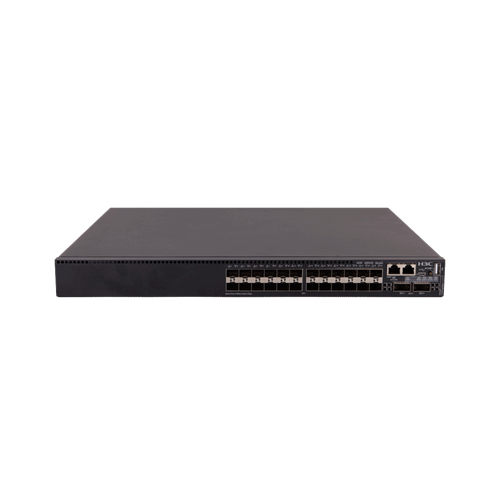

H3C S6520X-30HC -HI:24个1/10G SFP Plus端口+2个QSFP28端口(每个QSFP28端口可拆分为4个SFP28端口),2个slot扩展插槽,两个电源插槽,两个风扇插槽
H3C S6520X-54QC -HI:48个1/10G SFP Plus端口+2个QSFP+端口(每个QSFP+端口可拆分为4个万兆端口),2个slot扩展插槽,两个电源插槽,两个风扇插槽
H3C S6520X-30QC -HI:24个1/10G SFP Plus端口+2个QSFP+端口(每个QSFP+端口可拆分为4个万兆端口),2个slot扩展插槽,两个电源插槽,两个风扇插槽
H3C S6520X-30HF-HI:24个1/10G SFP Plus端口+6个QSFP28端口(每个QSFP28端口可拆分为4个25G端口),两个电源插槽,三个风扇插槽
H3C S6520X-54HF-HI:48个1/10G SFP Plus端口+6个QSFP28端口(每个QSFP28端口可拆分为4个25G端口),两个电源插槽,三个风扇插槽
H3C S6520X-HI系列以太网交换机40G SFP+接口模块选购:
光模块/电缆名称 |
中心波长 |
模块接口连接器类型 |
接口线缆规格 |
模式带宽(MHz*km) |
最大传输距离 |
QSFP-40G-SR4-MM850 |
850nm |
MPO |
50/125µm多模光纤 |
2000 |
100m |
4700 |
150m |
||||
QSFP-40G-CSR4-MM850 |
850nm |
MPO |
50/125µm多模光纤 |
2000 |
300m |
4700 |
400m |
||||
QSFP-40G-LR4-PSM1310 |
1310nm |
MPO |
9/125µm单模光纤 |
- |
10km |
QSFP-40G-BIDI-SR-MM850 |
850nm |
LC |
50/125µm多模光纤 |
2000 |
100m |
4700 |
150m |
||||
QSFP-40G-BIDI-WDM850 |
四条通道: ·850nm ·880nm ·910nm ·940nm |
LC |
50/125µm多模光纤 |
2000 |
240m |
4700 |
350m |
||||
QSFP-40G-LR4-WDM1300 |
四条通道: ·1271nm ·1291nm ·1311nm ·1331nm |
LC |
9/125µm单模光纤 |
- |
10km |
QSFP-40G-LR4L-WDM1300 |
四条通道: ·1271nm ·1291nm ·1311nm ·1331nm |
LC |
9/125µm单模光纤 |
- |
2km |
LSWM1QSTK0 |
- |
- |
40G QSFP+电缆 |
- |
1m |
LSWM1QSTK1 |
3m |
||||
LSWM1QSTK2 |
5m |
||||
LSWM1QSTK3 |
- |
- |
40G QSFP+ to 4x10G SFP+电缆 |
- |
1m |
LSWM1QSTK4 |
3m |
||||
LSWM1QSTK5 |
5m |
||||
QSFP-40G-D-AOC-3M |
- |
- |
QSFP+光缆 |
- |
3m |
QSFP-40G-D-AOC-7M |
7m |
||||
QSFP-40G-D-AOC-10M |
10m |
||||
QSFP-40G-D-AOC-20M |
20m |
H3C S6520X-HI系列以太网交换机100G QSFP28接口模块选购:
模块/电缆名称 |
中心波长(nm) |
模块接口连接器类型 |
接口线缆规格 |
模式带宽(MHz*km) |
最大传输距离 |
QSFP-100G-SR4-MM850 |
850 |
MPO(PC端面,12芯) |
50/125 µm MMF |
2000 MHz*km |
70m |
4700 MHz*km |
100m |
||||
QSFP-100G-SWDM4-MM850 |
四条通道: ·850 ·880 ·910 ·940 |
LC |
50/125µm多模光纤 |
2000 |
75m |
4700 |
100m |
||||
QSFP-100G-PSM4-SM1310 |
1295~1325 |
MPO(APC端面,12芯) |
9/125µm SMF |
- |
0.5km |
QSFP-100G-LR4-WDM1300 |
四条通道: ·1295 ·1300 ·1304 ·1309 |
|
