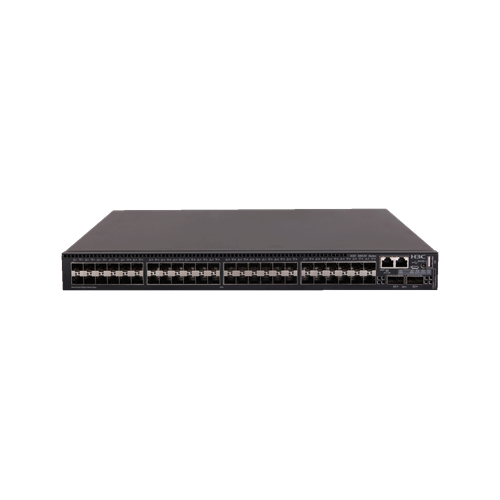

华三S6520X-54QC-HI交换机 LS-6520X-54QC-HI(L3以太网交换机主机(48SFP Plus+2QSFP Plus+2Slot)),万兆交换机
H3C S6520X-HI系列交换机是H3C公司自主研发的万兆SDN以太网交换机产品。提供超大的交换容量，高密10GE/40GE/100GE线速转发端口，支持双可插拔电源及双可插拔风扇，具有丰富的三层特性。H3C S6520X-HI系列定位于下一代核心/汇聚高密万兆SDN交换机。
H3C S6520X-HI系列交换机目前包含以下型号：
H3C S6520XE-54QC -HI：48个1/10G SFP Plus端口+2个QSFP端口（每个QSFP端口可拆分为4个万兆端口），2个slot扩展插槽，两个电源插槽，两个风扇插槽
H3C S6520X-54HC -HI：48个1/10G SFP Plus端口+2个QSFP28端口（每个QSFP28端口可拆分为4个SFP28端口），2个slot扩展插槽，两个电源插槽，两个风扇插槽
H3C S6520X-30HC -HI：24个1/10G SFP Plus端口+2个QSFP28端口（每个QSFP28端口可拆分为4个SFP28端口），2个slot扩展插槽，两个电源插槽，两个风扇插槽
H3C S6520X-54QC -HI：48个1/10G SFP Plus端口+2个QSFP+端口（每个QSFP+端口可拆分为4个万兆端口），2个slot扩展插槽，两个电源插槽，两个风扇插槽
H3C S6520X-30QC -HI：24个1/10G SFP Plus端口+2个QSFP+端口（每个QSFP+端口可拆分为4个万兆端口），2个slot扩展插槽，两个电源插槽，两个风扇插槽
H3C S6520X-30HF-HI：24个1/10G SFP Plus端口+6个QSFP28端口（每个QSFP28端口可拆分为4个25G端口），两个电源插槽，三个风扇插槽
H3C S6520X-54HF-HI：48个1/10G SFP Plus端口+6个QSFP28端口（每个QSFP28端口可拆分为4个25G端口），两个电源插槽，三个风扇插槽
S6520X-HI系列系统特性
|
项目 |
S6520XE-54QC-HI |
S6520X-54QC-HI |
S6520X-54HC-HI |
S6520X-30QC-HI |
S6520X-30HC-HI |
|||
|
交换容量 |
2.56Tbps/25.6Tbps |
|||||||
|
包转发率 |
1080Mpps/1620Mpps |
1080Mpps/1620Mpps |
1620Mpps |
720Mpps/1260Mpps |
1260Mpps |
1260Mpps |
1620Mpps |
|
|
满配重量 |
≤7.5kg |
≤7.2kg |
≤7.6kg |
≤7.0kg |
≤7.4kg |
≤6kg |
≤6.5kg |
|
|
外形尺寸（宽×深×高）（单位：mm） |
440×360×43.6 |
|||||||
|
Console口 |
1个 |
|||||||
|
管理用以太网口 |
1个 |
|||||||
|
USB口 |
1个 |
|||||||
|
SFP+ |
48 |
48 |
48 |
24 |
24 |
24 |
48 |
|
|
QSFP+ |
2 |
2 |
- |
2 |
- |
- |
- |
|
|
QSFP28 |
- |
- |
2 |
- |
2 |
6 |
6 |
|
|
扩展插槽 |
2个 |
N/A |
||||||
|
扩展板卡 |
8端口万兆SFP+光接口板卡 |
|||||||
|
2端口40GE QSFP+光接口板卡 |
||||||||
|
2端口25GE SFP28接口板卡 |
||||||||
|
8端口10G/5G/2.5G/1GBase-T接口板卡 |
||||||||
|
8端口5G/2.5G/1GBase-T接口板卡 |
||||||||
|
2端口100GE QSFP28光接口板 |
2端口100GE QSFP28光接口板 |
|||||||
|
8端口25GE SFP28光接口板 |
8端口25GE SFP28光接口板 |
|||||||
|
Netstream插卡 |
||||||||
|
mini-iMC插卡 |
||||||||
|
鹰视扫描器插卡 |
||||||||
|
防火墙插卡 |
||||||||
|
输入电压 |
交流 |
额定电压范围：100V～240V AC，50/60Hz |
||||||
|
最大电压范围：90V～264V AC，47/63Hz |
||||||||
|
直流 |
额定输入电压范围：-48V～-60V DC |
|||||||
|
最大输入电压范围：-36V～-72V DC |
||||||||
|
电源模块 |
双模块化电源 |
|||||||
|
风扇模块 |
双模块化风扇，前后或后前通风 |
三模块化风扇，前后或后前通风 |
||||||
|
功耗（W） |
MIN： 单AC：62W 双AC：69W |
MIN： 单AC：39W 双AC：44W |
MIN： 单AC：44W 双AC：49W |
MIN： 单AC：38W 双AC：43W |
MIN： 单AC：38W 双AC：43W |
MIN: 单AC：38W 双AC：46W |
MIN: 单AC：36W 双AC：44W |
|
|
MAX： 单AC：198W 双AC：201W |
MAX： 单AC：231W 双AC：234W |
MAX： 单AC：249W 双AC：251W |
MAX： 单AC：179W 双AC：183W |
MAX： 单AC：197W 双AC：200W |
MAX: 单AC：143W 双AC：145W |
MAX: 单AC：177W 双AC：176W |
||
|
工作环境温度 |
-5ºC～45ºC |
|||||||
|
工作环境相对湿度（非凝露） |
5%～95% |
|||||||
