H3C S6820系列数据中心交换机
H3C S6820系列交换机是H3C公司面向云数据中心和高端园区开发的高密度智能100G交换机，具备强大的硬件转发能力和丰富的数据中心业务特性。支持最多32个100G QSFP28端口，支持2个1G带外管理网口(光电各一个)；每个100G端口可以支持100G、40G自适应，可以支持一分四，从而最多达到128个25GE、10GE端口；支持可插拨电源，支持可插拨风扇，风扇方向灵活调整。S6820系列定位于云数据中心及云计算网络中的高密100GE或40GE汇聚交换，也可用于Overlay网络或融合网络中的TOR架顶接入交换机。
H3C S6820系列智慧交换机目前包含以下型号：

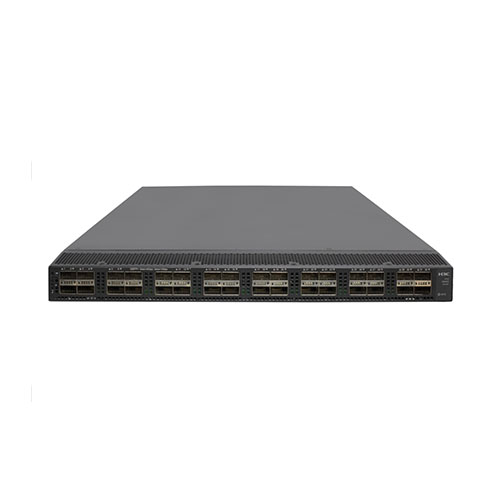

H3C S6820-32H：32个100G QSFP28以太网端口，2个1G/10G SFP+端口，6个风扇插槽，2个带外管理网口及1个Mini USB、1个USB接口，支持可插拔650W交流或直流1+1备份电源。
H3C S6820-56HF：48个25G SFP28以太网端口，8个100G QSFP28以太网端口，2个1G SFP端口，5个风扇插槽，2个带外管理网口及1个Mini USB、1个USB接口，支持可插拔650W交流或直流1+1备份电源。

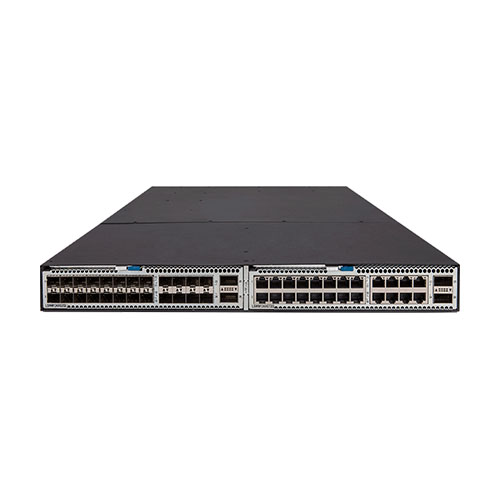

H3C S6820-4C：4个业务插槽，2个1G SFP端口，2个风扇插槽，2个带外管理网口及1个Mini USB、1个USB接口，支持可插拔650W交流或直流2+2备份电源。
S6820系列系统特性
项目
外形尺寸（宽×深×高）（单位：mm）
440×540×43.6
440×460×43.6
440×660×88.1
满配重量
≤15kg
≤15kg
≤18kg
Console口
1个
带外管理以太网口
2个千兆接口（光、电）
Mini USB口
1个
USB口
1个
QSFP28口
32个
8个
-
SFP28口
-
48个
-
SFP Plus口
2
-
-
SFP口
-
2
2
插卡槽位
-
-
4个
输入电压
AC
90v~264v
DC
-40v~-72v
电源模块
双模块化电源
双模块化电源
4模块化电源
风扇模块
6块可热插拔风扇模块，前后或后前通风
5块可热插拔风扇模块，前后或后前通风
2块可热插拔风扇模块，前后或后前通风
功耗（静态）
单AC：280W
双AC：290W
单DC：270W
双DC：275W
单AC：188W
双AC：200W
单DC：180W
双DC：195W
双AC：180W
双DC：187W
功耗（典型）
单AC：490W
双AC：495W
单DC：475W
双DC：480W
单AC：228W
双AC：251W
单DC：225W
双DC：237W
双AC：372W(满配8端口QSFP28接口卡)
双DC：378W(满配8端口QSFP28接口卡)
工作环境温度
0ºC～45ºC
工作环境湿度（非凝露）
10%～90%
|
项目 |
||||
|
外形尺寸（宽×深×高）（单位：mm） |
440×540×43.6 |
440×460×43.6 |
440×660×88.1 |
|
|
满配重量 |
≤15kg |
≤15kg |
≤18kg |
|
|
Console口 |
1个 |
|||
|
带外管理以太网口 |
2个千兆接口（光、电） |
|||
|
Mini USB口 |
1个 |
|||
|
USB口 |
1个 |
|||
|
QSFP28口 |
32个 |
8个 |
- |
|
|
SFP28口 |
- |
48个 |
- |
|
|
SFP Plus口 |
2 |
- |
- |
|
|
SFP口 |
- |
2 |
2 |
|
|
插卡槽位 |
- |
- |
4个 |
|
|
输入电压 |
AC |
90v~264v |
||
|
DC |
-40v~-72v |
|||
|
电源模块 |
双模块化电源 |
双模块化电源 |
4模块化电源 |
|
|
风扇模块 |
6块可热插拔风扇模块，前后或后前通风 |
5块可热插拔风扇模块，前后或后前通风 |
2块可热插拔风扇模块，前后或后前通风 |
|
|
功耗（静态） |
单AC：280W 双AC：290W 单DC：270W 双DC：275W |
单AC：188W 双AC：200W 单DC：180W 双DC：195W |
双AC：180W 双DC：187W |
|
|
功耗（典型） |
单AC：490W 双AC：495W 单DC：475W 双DC：480W |
单AC：228W 双AC：251W 单DC：225W 双DC：237W |
双AC：372W(满配8端口QSFP28接口卡) 双DC：378W(满配8端口QSFP28接口卡) |
|
|
工作环境温度 |
0ºC～45ºC |
|||
|
工作环境湿度（非凝露） |
10%～90% |
|||
