华为OLT EA5800-X7
2022-05-26

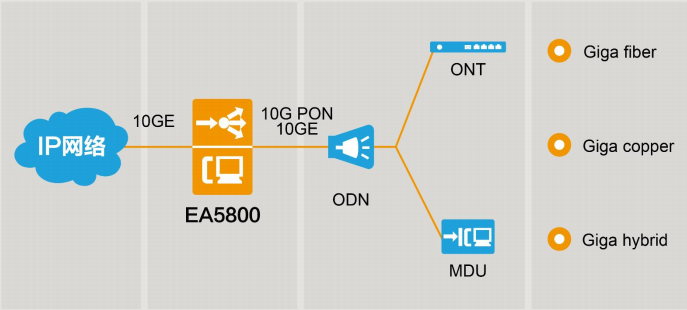

A5800系列多业务接入设备基于分布式架构，运用虚拟接入技术，为用户提供宽带、无线、视频、监控等多业务统一承载平台。EA5800提供GPON、10G GPON（当前版本仅支持XG-PON）、P2P GE和10GE接入，支持包括POL、FTTH、FTTB、FTTC 在内的多种建网模式，实现一张光纤网覆盖全业务，简化网络架构，降低OPEX。
产品外观：
EA5800支持4种规格的业务框。各种规格的业务框只有业务槽位数不同，功能与网络位置没有区别。

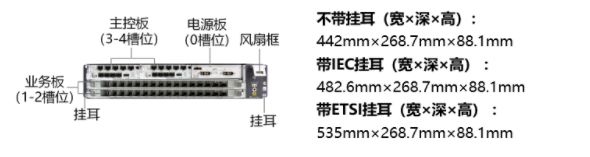

EA5800-X2（小规格业务框）2U高，19英寸宽，支持2个业务槽位，配套背板为H901BPSB。

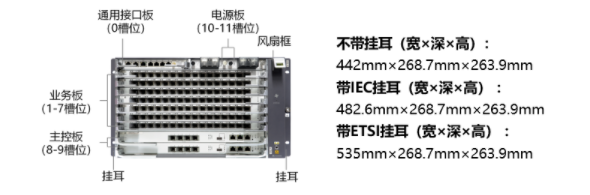

EA5800-X7（中规格业务框）6U高，19英寸宽，支持7个业务槽位，配套背板为H901BPMB。

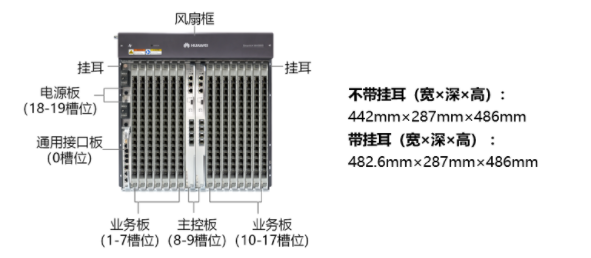

EA5800-X15（大规格IEC业务框）11U高，19英寸宽，支持15个业务槽位，配套背板为H901BPIB 。

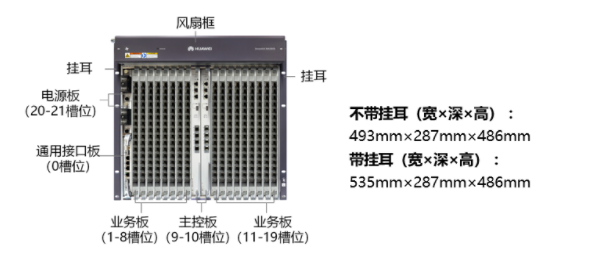

EA5800-X17（大规格ETSI业务框）11U高，21英寸宽，支持17个业务槽位，配套背板为H901BPLB。
产品特点:
分布式架构：高性能、无阻塞
EA5800将集中在主控板上的业务处理工作分布到每个业务单板上，提升系统的交换容量和性能。单槽位吞吐量可达100 Gbit/s，保证业务无卡顿。EA5800支持分布式缓存，实现更快的高清视频启动和频道切换。
虚拟接入网：易维护、省空间
通过虚拟接入网功能将一台物理OLT虚拟成多台OLT，各虚拟OLT可独立配置和管理，支持分级分域管理，实现同一物理网络的共享。
• 多台OLT合一，缩减CO机房。
• 软硬件资源隔离，安全可靠。
• 分域运营管理，维护简单。
软件升级不断业务：随时升级
分布式架构下，控制与转发分离，保证了设备在升级过程中业务不中断，减少用户投诉，白天也可随时升级。
高可靠性
支持多种保护机制。
• Type B/Type C双归属实现异地容灾备份保护
• 双主控板、双电源板冗余备份业务框参数
• 多重上行链路保护
多种接入技术融合：省投资
支持GPON、XG-PON、P2P等多种接入技术，一张光纤网承载多种业务，简化网络，节省投资。
技术指标
|
业务框参数 |
||||
|
指标 |
||||
|
可配套的机柜 |
N63E-22 |
N66E-22 |
N63E-22 N66E-22 |
N63E-22 |
|
最大重量 （带挂耳） |
45kg |
35kg |
26kg |
9.4kg |
|
最大输入电流 |
60A |
60A |
40A |
直流供电：20A 交流供电：8A |
|
供电方式 |
直流供电（双路备份） |
直流供电（双路备份） 交流供电+蓄电池备电 |
||
|
工作电压范围 |
-38.4V~-72V DC |
直流供电： -38.4V~-72V 交流供电：100V~240V |
||
|
额定电压 |
-48V/-60V |
直流供电： -48V/-60V 交流供电： 110V/220V |
||
|
工作环境温度 |
-40°Cto +65°C* (正常工作)，最低启动温度为-25°C。 *65"C指业务框进风口的温度。 |
|||
|
工作环境湿度 |
5%RH ~ 95%RH |
|||
|
气压环境 |
70kPa ~ 106kPa |
|||
|
海拔高度 |
4000m以下** **空气密度会随海拔变化，从而影响设备散热能力，所以工作环境温度会随海拔变化。 |
|||
