ZXR10 5260-S系列交换机提供高密度的千兆及万兆接口，并具有丰富的数据中心特性、极高的可靠性和先进丰富的易维特性，可广泛应用在国内外大中型企业园区汇聚等各种应用场景，为客户网络提供高度集成、优质可靠的网络解决方案。
产品定位

ZXR10 5260-S系列交换机是中兴通讯推出的新一代全千兆路由交换机，具有超大系统容量、超高端口密度、超强业务特性等特点，可满足城域网、数据中心网络、园区网和企业网对网络设备的要求。
ZXR10 5260-S系列交换机采用大容量、高密度千兆/万兆以太网端口解决方案，采用低耗器件，创新设计风扇、电源、物理端口智能管理机制。
ZXR10 5260-S系列交换机帮助用户打造高效率、高智能、高可靠性的网络，通过提高设网
络的可靠性和稳定性，可有效降低用户的维护成本及重复投入成本。具体支持功能如下：
 全方位安全防护能力，保障网络核心安全。
 通过QoS保障用户端到端的服务体验，提高网络质量。
 支持独立监控平面，软件采用可重构设计，支持多种倒换技术，为用户提供设备、链路到网络级的可靠性保护。
 支持多业务承载，提供IPTV解决方案。
 支持IPv6技术，能够为客户提供一体化的数据视频语音承载，满足各类网络建设要求。
ZXR10 5260-S系列产品包括：
→ ZXR10 5260-28TS-S：提供24个千兆电接口和4个千兆光接口。
→ ZXR10 5260-28TD-S：提供24个千兆电接口和4个万兆光接口。
→ ZXR10 5260-28PD-S：提供24个千兆电接口（支持PoE供电）和4个万兆光接口。、
→ ZXR10 5260-52TS-S：提供48个千兆电接口和4个千兆光接口。
→ ZXR10 5260-52TD-S：提供48个千兆电接口和4个万兆光接口。
→ ZXR10 5260-52PD-S：提供48个千兆电接口（支持PoE供电）和4个万兆光接口。
产品特点
多场景覆盖、全业务承载
ZXR10 5260-S系列交换机前瞻考虑未来网络发展，提供强大的全业务支持，满足用户多层次、多角度要求，可覆盖城域网以太网（Metro E）、IPTV承载、FTTx超宽带汇聚、数据中心和园区网等网络建设热点和主流场景。主要体现如下：
 提供丰富的QoS能力，能够为各种不同应用提供精细的差异化服务。
 完善的二、三层组播协议，提供高速的组播复制能力，领先的IPTV解决方案，满足大容量的IPTV用户接入需求和高性能的IP组播视频应用需求。
 全面支持IPv6，支持丰富的IPv4/IPv6过渡技术，支持IPv6组播和应用管理，极大保护用户投资，适应网络业务不断发展的需求。
 多级智能化运维管理，图形化网管系统，轻松完成多业务部署和管理。多维安全模型，打造坚固网络
ZXR10 5260-S系列交换机采用安全架构、安全管控、安全操作系统、安全计算、安全业务五级模型提供五星级网络服务保障：
 安全架构
支持电源智能检测、控制、告警。
 安全管控
控制、监控、转发三平面分离，提供最优设备稳定性。

ZXR10 5260-S系列产品具有以下特点：
 大容量，高性能
高性能的网络交换，保证每个端口的线速转发能力；大容量，满足网络带宽持续增长
的需求。
 低功耗
紧凑的设计和合理的布局使得使用少量风扇达到系统散热要求，且转速动态调节；大
功耗芯片采用智能供电管理，降低整机功耗，减少客户运营成本。
 丰富的易维方式
 面板含系统、电源、风扇运行状态指示，端口状态、流量、CPU负荷、内存管理等通过
指示灯状态指示

ZXR10 5260-S为1U高度盒体设备。硬件结构包括：盒体、电源、风扇、以太网交换主板、背板、子卡以及假面板等部分。
ZXR10 5260-28TD-S
ZXR10 5260-28TD-S全千兆交换机，结构紧凑，端口密集。设备外观图如图2-1和图2-2所示。

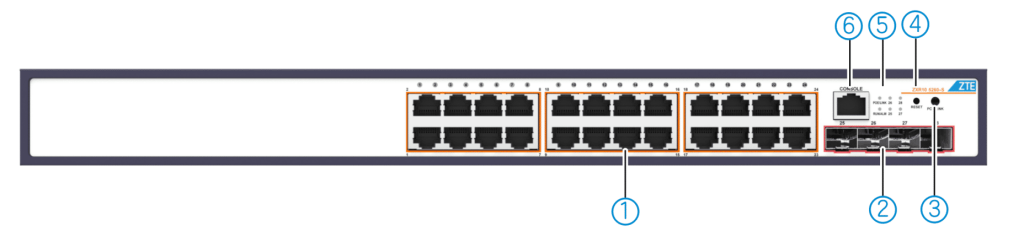

ZXR10 5260-28PD-S-front

1. 1 GE电接口
2. 10 GE光接口
3. POE/LINK按键
4. 复位键
5. 状态指示灯
6. Console管理网口

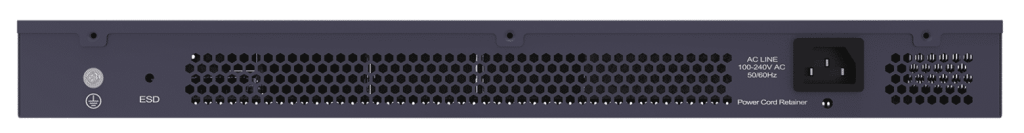

ZXR10 5260-28PD-S- BACK

强大的业务承载能力

  支持丰富的二层交换功能，同时支持三层路由特性，包括静态路由、策略路由、RIP、OSPF、RIPng、OSPFv3；

  支持全面的L2/L3组播特性，支持IGMP Snooping、过滤、代理、快速离开、MVR等。支持IGMP、PIM-SM、PIM-DM、PIM-SSM以及MSDP等组播路由协议；

  支持ND、IPv6 Ping、IPv6 Tracert、IPv6 Telnet、IPv6 ACL、DHCPv6 Snooping等IPv6特性。

虚拟交换集群技术VSC

  支持业界领先的虚拟交换集群技术VSC，可将多台设备虚拟为一个集群系统，简化网络拓扑和管理难度。整合多台交换机资源，扩展端口密度，可以满足用户按需购买、平滑扩充网络容量的需要，在网络升级时可以最大限度保护已有投资；

  支持多台设备的统一管理，降低管理成本，N+1备份的高可靠性可保证不会出现单设备引起的堆叠系统故障，减少业务中断；

  支持堆叠中不同成员设备的端口捆绑成一个逻辑端口,可实现各成员设备之间跨设备链路捆绑和负载均衡。

智能PoE供电

  支持符合IEEE 802.3af 和IEEE 802.3at标准的以太网供电，每个PoE端口均可以提供最高30W的功率；

  支持扩展检测或者强制供电状态功能，可兼容不符合802.3af和802.3at标准的PD设备；

  支持过载&短路保护、断路检测、短期断路保护、抗浪涌等安全功能，支持供电时对受电设备作检测，保护用户设备受电安全。

增强的可靠性，全方位的安全性

  支持先进的以太环网保护技术（ZESR、ERPS），双上行保护技术（ZESS），支持多实例的负荷分担，可实现以太网环路50ms级的保护，不仅保证网络业务的可靠性，同时最大效率的利用网络带宽；

  支持多种认证方式，如802.1x、RADIUS、TACACS+等；

  支持MAC地址绑定、MAC地址过滤，防止非法用户访问网络资源，帮助企业网管轻松管理上网用户和接入设备；

  支持对端口的广播报文、多播、未知单播报文进行限制，减少此类报文对CPU的冲击。支持对需要CPU处理的协议报文进行分类、限速处理。保证各种报文上送协议栈处理的速度在CPU可以正常处理的能力范围之内，避免由于突发流量过大而导致CPU无法正常工作的情况发生；

  支持普通的用户名、密码管理，还支持SSH等多种加密登陆方式，避免管理用户被非法用户盗用；

  支持DHCP snooping 加 IP source guard来保证用户的合法性，对不符合绑定表信息的报文全部丢弃，保护正常用户的合法权益；

  支持DAI（Dynamic ARP Inspection）功能，可以对利用ARP报文进行的DOS攻击进行有效限制。不仅可以丢弃不符合条件的ARP文，还可以对某个端口的ARP学习数量进行限制，使得设备表项不被恶意的攻击所占满，保证了其它用户的正常使用。

零部署，易维护

  ZXR10 5260系列交换机支持零部署，设备即插即用，配置完全自动化，无需运维人员每个设备单独配置；

  远程自动批量升级，可一次性，对大量同类设备进行升级；

  支持系统信息显示，只需通过一个命令即可获得系统的运行信息，便于信息收集及故障定位；

  设备支持WEB，Telnet，SNMP等多种远程管理方式和本地CLI管理方式，并可以对登录用户进行本地或远端的权限认证，保证了操作的可靠性。

绿色低碳

  支持IEEE 802.3az EEE绿色节能以太网，通过芯片级的能耗管理，对系统的电压、芯片、软件进程等进行智能变频调节，达到系统闲时的节能效果，单端口可减少70%能耗；

  ZXR10 5260-28TS-S/5260-52TS-S/5260-28TD-S/5260-52TD-S采用无风扇设计，无噪声污染；

  ZXR10 5260-28PD-S/5260-52PD-S/5260-28PD-H/5260-52PD-H可以根据设备内部温度动态的调节风扇转速，在减少能耗的

ZXR10 5260-S交换机系统特性：

	5260-28TD-S	5260-52TD-S	5260-28TS-S	5260-52TS-S	5260-28PD-S	5260-52PD-S
尺寸 (W*D*H)	442mm*208mm*43.6mm	442mm*330mm*43.6mm	442mm*208mm*43.6mm	442mm*330mm*43.6mm	442mm*208mm*43.6mm	442mm*330mm*43.6mm
重量	2.25KG	4.25KG	2.25KG	4.25KG	2.95KG	5.46KG
固定接口	24*10/100/1000 Base-T RJ45端口 + 4*10GE SFP+端口	48*10/100/1000Base-T RJ45端口 + 4*10GE SFP+端口	24*10/100/1000Base-T RJ45端口 + 4*GE SFP端口	48*10/100/1000Base-T RJ45端口 + 4*GE SFP端口	24*10/100/1000Base-T RJ45（PoE/PoE+）端口 + 4*10GE SFP+端口	48*10/100/1000Base-T RJ45（PoE/PoE+）端口 + 4*10GE SFP+端口
PoE	不支持	支持（单端口最大30W）
散热方式	自然散热	风冷散热
管理口	1个RJ45 console口
最大功耗	36W	60W	36W	60W	<410W (PoE:370W)	<430W (PoE:370W)
工作温度	-10 ℃~ +45 ℃	-10 ℃~ +50 ℃
交换容量(bps)	432Gbps/4.32Tbps
包转发率	156Mpps/168Mpps	196Mpp/222Mpps	108Mpps/126Mpps	132Mpp/166Mpps	156Mpps/168Mpps
