ZXR10 5260-S系列交换机提供高密度的千兆及万兆接口，并具有丰富的数据中心特性、极高的可靠性和先进丰富的易维特性，可广泛应用在国内外大中型企业园区汇聚等各种应用场景，为客户网络提供高度集成、优质可靠的网络解决方案。
产品定位

ZXR10 5260-S系列交换机是中兴通讯推出的新一代全千兆路由交换机，具有超大系统容量、超高端口密度、超强业务特性等特点，可满足城域网、数据中心网络、园区网和企业网对网络设备的要求。
ZXR10 5260-S系列交换机采用大容量、高密度千兆/万兆以太网端口解决方案，采用低耗器件，创新设计风扇、电源、物理端口智能管理机制。
ZXR10 5260-S系列交换机帮助用户打造高效率、高智能、高可靠性的网络，通过提高设网
络的可靠性和稳定性，可有效降低用户的维护成本及重复投入成本。具体支持功能如下：
 全方位安全防护能力，保障网络核心安全。
 通过QoS保障用户端到端的服务体验，提高网络质量。
 支持独立监控平面，软件采用可重构设计，支持多种倒换技术，为用户提供设备、链路到网络级的可靠性保护。
 支持多业务承载，提供IPTV解决方案。
 支持IPv6技术，能够为客户提供一体化的数据视频语音承载，满足各类网络建设要求。
ZXR10 5260-S系列产品包括：
→ ZXR10 5260-28TS-S：提供24个千兆电接口和4个千兆光接口。
→ ZXR10 5260-28TD-S：提供24个千兆电接口和4个万兆光接口。
→ ZXR10 5260-28PD-S：提供24个千兆电接口（支持PoE供电）和4个万兆光接口。、
→ ZXR10 5260-52TS-S：提供48个千兆电接口和4个千兆光接口。
→ ZXR10 5260-52TD-S：提供48个千兆电接口和4个万兆光接口。
→ ZXR10 5260-52PD-S：提供48个千兆电接口（支持PoE供电）和4个万兆光接口。
产品特点
多场景覆盖、全业务承载
ZXR10 5260-S系列交换机前瞻考虑未来网络发展，提供强大的全业务支持，满足用户多层次、多角度要求，可覆盖城域网以太网（Metro E）、IPTV承载、FTTx超宽带汇聚、数据中心和园区网等网络建设热点和主流场景。主要体现如下：
 提供丰富的QoS能力，能够为各种不同应用提供精细的差异化服务。
 完善的二、三层组播协议，提供高速的组播复制能力，领先的IPTV解决方案，满足大容量的IPTV用户接入需求和高性能的IP组播视频应用需求。
 全面支持IPv6，支持丰富的IPv4/IPv6过渡技术，支持IPv6组播和应用管理，极大保护用户投资，适应网络业务不断发展的需求。
 多级智能化运维管理，图形化网管系统，轻松完成多业务部署和管理。多维安全模型，打造坚固网络
ZXR10 5260-S系列交换机采用安全架构、安全管控、安全操作系统、安全计算、安全业务五级模型提供五星级网络服务保障：
 安全架构
支持电源智能检测、控制、告警。
 安全管控
控制、监控、转发三平面分离，提供最优设备稳定性。

ZXR10 5260-S系列产品具有以下特点：
 大容量，高性能
高性能的网络交换，保证每个端口的线速转发能力；大容量，满足网络带宽持续增长
的需求。
 低功耗
紧凑的设计和合理的布局使得使用少量风扇达到系统散热要求，且转速动态调节；大
功耗芯片采用智能供电管理，降低整机功耗，减少客户运营成本。
 丰富的易维方式
 面板含系统、电源、风扇运行状态指示，端口状态、流量、CPU负荷、内存管理等通过
指示灯状态指示

ZXR10 5260-S为1U高度盒体设备。硬件结构包括：盒体、电源、风扇、以太网交换主板、背板、子卡以及假面板等部分。
ZXR10 5260-28TD-S
ZXR10 5260-28TD-S全千兆交换机，结构紧凑，端口密集。设备外观图如图2-1和图2-2所示。

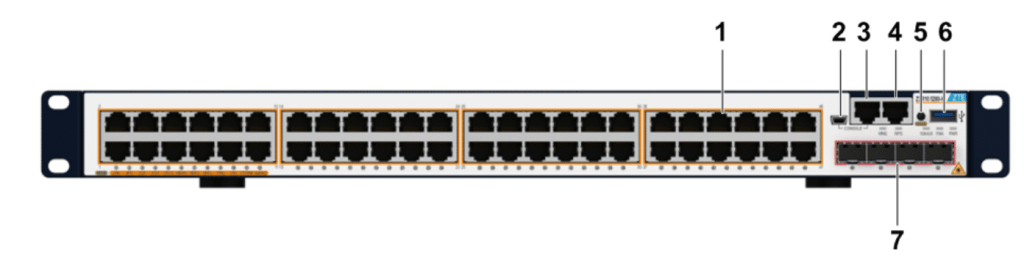

ZXR10 5260-52PD-H

1. 1 GE电接口
2. 10 GE光接口
3. POE/LINK按键
4. 复位键
5. 状态指示灯
6. Console管理网口

强大的业务承载能力

  支持丰富的二层交换功能，同时支持三层路由特性，包括静态路由、策略路由、RIP、OSPF、RIPng、OSPFv3；

  支持全面的L2/L3组播特性，支持IGMP Snooping、过滤、代理、快速离开、MVR等。支持IGMP、PIM-SM、PIM-DM、PIM-SSM以及MSDP等组播路由协议；

  支持ND、IPv6 Ping、IPv6 Tracert、IPv6 Telnet、IPv6 ACL、DHCPv6 Snooping等IPv6特性。

虚拟交换集群技术VSC

  支持业界领先的虚拟交换集群技术VSC，可将多台设备虚拟为一个集群系统，简化网络拓扑和管理难度。整合多台交换机资源，扩展端口密度，可以满足用户按需购买、平滑扩充网络容量的需要，在网络升级时可以最大限度保护已有投资；

  支持多台设备的统一管理，降低管理成本，N+1备份的高可靠性可保证不会出现单设备引起的堆叠系统故障，减少业务中断；

  支持堆叠中不同成员设备的端口捆绑成一个逻辑端口,可实现各成员设备之间跨设备链路捆绑和负载均衡。

智能PoE供电

  支持符合IEEE 802.3af 和IEEE 802.3at标准的以太网供电，每个PoE端口均可以提供最高30W的功率；

  支持扩展检测或者强制供电状态功能，可兼容不符合802.3af和802.3at标准的PD设备；

  支持过载&短路保护、断路检测、短期断路保护、抗浪涌等安全功能，支持供电时对受电设备作检测，保护用户设备受电安全。

增强的可靠性，全方位的安全性

  支持先进的以太环网保护技术（ZESR、ERPS），双上行保护技术（ZESS），支持多实例的负荷分担，可实现以太网环路50ms级的保护，不仅保证网络业务的可靠性，同时最大效率的利用网络带宽；

  支持多种认证方式，如802.1x、RADIUS、TACACS+等；

  支持MAC地址绑定、MAC地址过滤，防止非法用户访问网络资源，帮助企业网管轻松管理上网用户和接入设备；

  支持对端口的广播报文、多播、未知单播报文进行限制，减少此类报文对CPU的冲击。支持对需要CPU处理的协议报文进行分类、限速处理。保证各种报文上送协议栈处理的速度在CPU可以正常处理的能力范围之内，避免由于突发流量过大而导致CPU无法正常工作的情况发生；

  支持普通的用户名、密码管理，还支持SSH等多种加密登陆方式，避免管理用户被非法用户盗用；

  支持DHCP snooping 加 IP source guard来保证用户的合法性，对不符合绑定表信息的报文全部丢弃，保护正常用户的合法权益；

  支持DAI（Dynamic ARP Inspection）功能，可以对利用ARP报文进行的DOS攻击进行有效限制。不仅可以丢弃不符合条件的ARP文，还可以对某个端口的ARP学习数量进行限制，使得设备表项不被恶意的攻击所占满，保证了其它用户的正常使用。

零部署，易维护

  ZXR10 5260系列交换机支持零部署，设备即插即用，配置完全自动化，无需运维人员每个设备单独配置；

  远程自动批量升级，可一次性，对大量同类设备进行升级；

  支持系统信息显示，只需通过一个命令即可获得系统的运行信息，便于信息收集及故障定位；

  设备支持WEB，Telnet，SNMP等多种远程管理方式和本地CLI管理方式，并可以对登录用户进行本地或远端的权限认证，保证了操作的可靠性。

绿色低碳

  支持IEEE 802.3az EEE绿色节能以太网，通过芯片级的能耗管理，对系统的电压、芯片、软件进程等进行智能变频调节，达到系统闲时的节能效果，单端口可减少70%能耗；

  ZXR10 5260-28TS-S/5260-52TS-S/5260-28TD-S/5260-52TD-S采用无风扇设计，无噪声污染；

  ZXR10 5260-28PD-S/5260-52PD-S/5260-28PD-H/5260-52PD-H可以根据设备内部温度动态的调节风扇转速，在减少能耗的

ZXR10 5260-S交换机系统特性：

	5260-28TD-S	5260-52TD-S	5260-28TS-S	5260-52TS-S	5260-28PD-S	5260-52PD-S
尺寸 (W*D*H)	442mm*208mm*43.6mm	442mm*330mm*43.6mm	442mm*208mm*43.6mm	442mm*330mm*43.6mm	442mm*208mm*43.6mm	442mm*330mm*43.6mm
重量	2.25KG	4.25KG	2.25KG	4.25KG	2.95KG	5.46KG
固定接口	24*10/100/1000 Base-T RJ45端口 + 4*10GE SFP+端口	48*10/100/1000Base-T RJ45端口 + 4*10GE SFP+端口	24*10/100/1000Base-T RJ45端口 + 4*GE SFP端口	48*10/100/1000Base-T RJ45端口 + 4*GE SFP端口	24*10/100/1000Base-T RJ45（PoE/PoE+）端口 + 4*10GE SFP+端口	48*10/100/1000Base-T RJ45（PoE/PoE+）端口 + 4*10GE SFP+端口
PoE	不支持	支持（单端口最大30W）
散热方式	自然散热	风冷散热
管理口	1个RJ45 console口
最大功耗	36W	60W	36W	60W	<410W (PoE:370W)	<430W (PoE:370W)
工作温度	-10 ℃~ +45 ℃	-10 ℃~ +50 ℃
交换容量(bps)	432Gbps/4.32Tbps
包转发率	156Mpps/168Mpps	196Mpp/222Mpps	108Mpps/126Mpps	132Mpp/166Mpps	156Mpps/168Mpps	196Mpps/222Mpps

业务特性：

	ZXR10 5260系列交换机
L2特性	支持IEEE 802.1p (CoS)、 IEEE 802.1q (VLAN)、 IEEE 802.3x支持IEEE 802.1d (STP)/ 802.1w (RSTP)/ 802.1s (MSTP)/EVST支持基于端口的 VLAN、基于MAC的 VLAN、Voice VLAN支持QinQ、灵活 QinQ支持PVLAN支持VLAN翻译支持端口镜像、流镜像支持GVRP（GARP VLAN Registration Protocol）协议支持MAC地址绑定支持MAC 过滤 和动态MAC学习支持MAC OAM（MAC地址学习使能开关、MAC地址分类显示、MAC地址全表显示）
L3特性	支持IPv4静态路由、策略路由、RIP、OSPF支持IPv6静态路由、策略路由、RIPng、OSPFv3支持ARP、Ping、Tracert、Telnet支持ND、IPv6 Ping、IPv6 Tracert、IPv6 Telnet
组播	支持IGMPv1/v2/v3 snooping支持CAC (Channel Access Control)支持MVR Features支持MLD Snooping支持PIM Snooping支持IGMPv1/v2/v3支持PIM DM、PIM SM、PIM SSM支持MSDP支持静态组播
QoS/ACL	支持L2（Layer 2）~L4（Layer 4）包过滤功能，提供基于源MAC地址、目的MAC地址、源IP地址、目的IP地址、TCP/UDP协议源/目的端口号、协议、VLAN的流分类功能每端口支持8个硬件队列支持SP、WRR、SP+WRR队列调度机制支持尾丢弃等拥塞避免机制支持流量监管和整形支持标准ACL、基于VLAN 的ACL、Link ACL、扩展ACL、混合 ACL、IPv6 ACL支持基于时间段的 ACL支持出、入双方向ACL
PoE(仅PD机型支持)	支持PoE (IEEE 802.3af)支持PoE+ (IEEE 802.3at)
安全	支持802.1x 认证支持Portal认证支持MAC 认证支持AAA、支持RADIUS/TACACS+支持SSHv2支持CPU 防攻击支持STP Root Guard、BPDU guard、IP Source Guard支持DAI（Dynamic ARP Inspection）支持DHCP Relay、DHCP Snooping支持DHCPv6 Relay、DHCPv6 Snooping支持广播风暴抑制支持MFF（MAC Forced Forwarding）
可靠性	支持LACP链路聚合支持ERPS (Ethernet Ring Protection Switching)、ZESR (ZTE Ethernet Switch Ring)、ZESS（双上行链路切换）支持LLDP支持以太网OAM（EFM、CFM）支持UDLD（UniDirectional Link Detection 单向链路检测）支持PING检测功能
设备管理	支持CLI、Telnet、SSHv2、本地和远程 (RADIUS/TACACS+) 用户认证支持SNMPv1/v2/v3支持RMON支持NTP支持FTP/TFTP/SFTP支持Syslog、sFlow
易维特性	支持虚拟交换集群技术（VSC）支持零部署支持配置文件自动下载支持热补丁支持线路诊断分析和测试支持端口环回检测
