华为EA5800-X2 GPON/XGPON OLT光接入设备

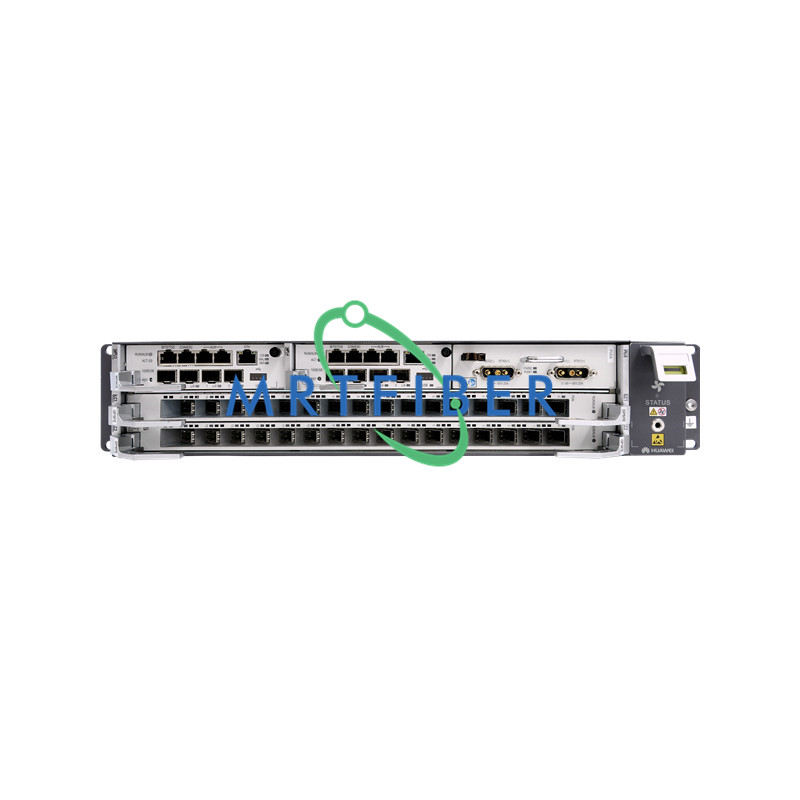

外观结构
EA5800-X2业务框高2U，宽19英寸，风扇框位于业务框右侧，通过挂耳固定在机柜中。
槽位配置
EA5800-X2业务框提供5个槽位，包括2个主控板槽位、1个电源板槽位和2个业务板槽位。
EA5800-X2业务框支持的背板为H901BPSB。
图1 EA5800-X2业务框单板配置图
表1介绍了机框中各个槽位支持的单板类型。
表1 槽位说明
|
槽位分类 |
槽位 |
可配置单板 |
备注 |
|
主控板槽位 |
3、4 |
主控板 |
2个槽位需配置相同的主控板,要求主控板双配。 |
|
电源板槽位 |
0 |
电源板 |
- |
|
业务板槽位 |
1、2 |
上行接口板 业务板 |
支持不同业务板混配。 |
风扇框
EA5800-X2业务框的风扇框配有2个风扇和H901FMSA风扇监控板，具有散热、监控和调速等功能，确保设备在稳定的温度下工作。
参数
|
项目 |
数值 |
|
物理尺寸（宽×深×高） |
43.6mm×286.7mm×88.1mm |
|
重量 |
0.7kg |
|
功耗 |
静态功耗：6W 最大功耗：63W |
功能
风扇框具有以下功能：
散热
风扇框插在机箱的右侧，采用抽风方式实现业务框的通风散热。冷风从机框左侧进入，经过机箱内各工作单板后，由机箱右侧排出。
监控
风扇框中配置有风扇监控板，下发调速信号给风扇，并搜集风扇的转速信号传递给主控系统。
调速
风扇的转速可根据检测出的环境温度自动调节，也可通过软件手动配置来设置。
指示灯
|
指示灯丝印 |
指示灯状态 |
状态描述 |
操作说明 |
|
STATUS |
黄灯闪烁(周期0.125s) |
风扇框未注册、加载中或通讯中断 |
如果风扇框未注册、加载中，则无需处理 如果通讯中断，请检查风扇框与设备的通信连接情况 |
|
绿灯闪烁 |
风扇框运行正常 |
无需处理 |
|
|
黄灯闪烁(周期1s) |
有提示告警，但不影响业务 |
根据告警进行相应处理 |
|
|
红灯闪烁 |
风扇故障或温度过高告警 |
风扇可能故障，更换故障风扇框 将风扇风速调大，降低温度 |
