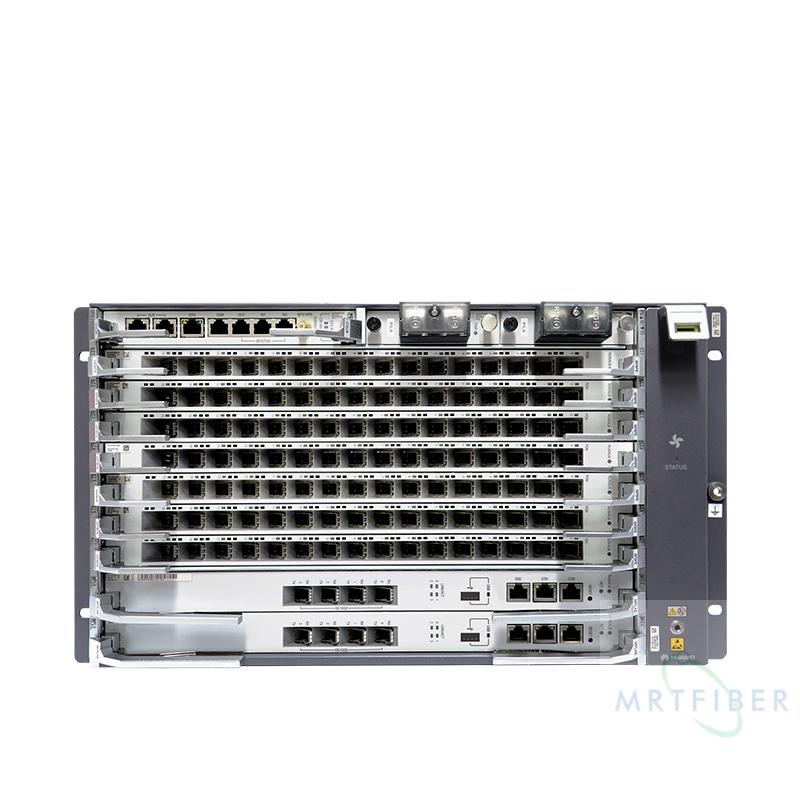

SmartAX EA5800系列

  • 华为EA5800-X2 EA5800-X7 EA5800-X15 OLT
  • 咨询电话/微信:15920081366
详细信息
参数 EA5800-X17 EA5800-X15 EA5800-X7 EA5800-X2
可配套的机柜 N63E-22、N66E-18 N66E-22 N63E-22、N66E-22 N63E-22
单板配置 主控板槽位:9、10
业务板/上行板槽位:1~8、11~19
通用接口板槽位: 0
电源接口板槽位:20、21
主控板槽位:8、9
业务板/上行板槽位:1~7、10~17
通用接口板槽位: 0
电源接口板槽位:18、19
主控板槽位:8、9
业务板/上行板槽位:1~7
通用接口板槽位: 0
电源接口板槽位:10、11
主控板槽位:3、4
业务板/上行板槽位:1~2
通用接口板: 不支持
电源接口板槽位:0
宽×深×高
(mm)
11U高,21英寸宽
不带挂耳:493×287×486
带挂耳:535×287×486 
11U高,19英寸宽
不带挂耳:442×287×486
带挂耳:482.6×287×486 
6U高,19英寸宽
不带挂耳:442×268.7×263.9
带IEC挂耳: 482.6×268.7×263.9
带ETSI挂耳: 535×268.7×263.9
2U高,19英寸宽
不带挂耳:442×268.7×88.1
带IEC挂耳: 482.6×268.7×88.1
带ETSI挂耳: 535×268.7×88.1
最大重量
(带挂耳)
45 kg 35 kg 26 kg 9.4 kg
最大输入电流 60 A 60 A 40A 直流供电:20A
交流供电:10A
供电方式 直流供电 直流供电 直流供电 直流供电(双路备份)
交流供电+蓄电池备电
工作电压范围 -38.4V~-72V DC -38.4V~-72V DC -38.4V~-72V DC 直流供电:-38.4V~-72V
交流供电:100V~240V
额定电压 -48V/-60V -48V/-60V -48V/-60V 直流供电:-48V/-60V
交流供电:110V/220V
工作环境温度 -40°C ~ +65°C,最低启动温度为-25°C。(说明:65℃指业务框进风口的温度。)
工作环境湿度 5%RH~95%RH 5%RH~95%RH 5%RH~95%RH 5%RH~95%RH
气压环境 70kPa~106kPa 70kPa~106kPa 70kPa~106kPa 70kPa~106kPa
海拔高度 4000m以下空气密度会随海拔变化,从而影响设备散热能力,所以工作环境温度会随海拔变化。
业务板每槽位最大
带宽(背板)
≥100Gbit/s
主控板交换容量
(负荷分担模式)
MPLAE: 3.6Tbit/s
MPLBE: 8Tbit/s
MPLAE: 3.6Tbit/s
MPLBE: 8Tbit/s
MPLAE: 3.6Tbit/s
MPLBE: 8Tbit/s
248Gbit/s
每业务槽位最大带宽
(主控负荷分担模式)
MPLAE: 100Gbit/s
MPLBE: 200Gbit/s
MPLAE: 100Gbit/s
MPLBE: 200Gbit/s
MPLAE: 100Gbit/s
MPLBE: 200Gbit/s
40 Gbit/s
系统二层包转发率
(负荷分担模式)
5298 Mpps 5298 Mpps 5298 Mpps 714 Mpps
4K视频用户并发数 17000 17000 7000 2000
ARP/路由表项 131072 131072 131072 V100R018C10及之前版本:131072
V100R019C00及之后版本:32768
交换转发时延 具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包,时延不超过20μs。
满负荷误码率 端口满负荷传输时,比特差错率(误码率)<10 e-7。
系统可靠性指标 典型配置系统可用度: >99.999%
系统平均故障间隔时间MTBF(年):≈45
说明:因为组网环境的差异及设备使用的单板不同,EA5800的MTBF时间参考值为45年,现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值,如果需要更详细的信息请联系华为技术有限公司相关人员提供。
GPON/XG(S)-PON端口数 272 240 112 32
GE/FE端口数 816 720 336 96
10GE端口数 408 360 168 16
Type C倒换时延 < 30ms(使用工业光环网单板)
