概述

POL（Passive Optical LAN）无源光纤局域网，是基于PON技术的新型局域网组网方案。采用POL可以在提供面向未来融合业务需求的高带宽网络的同时，简化网络架构，并在业务承载方面增强灵活、弹性扩展的能力，极大地减少网络设备部署对机房空间的占用，显著地减少能源消耗，简化布线施工。

方案介绍

基于建设周期、投资成本和管理维护等因素考虑，分别在运营商接入机房和客户大楼中心机房部署POL配套设备，来整合酒店的互联网、电视、语音、监控和无线等业务，实现全网融合业务的统一管理。总体组网拓扑如图所示。

互联网业务：大楼中心机房核心交换机与学校出口&数据中心设备通过光缆互联，通过部署若干台OLT、光损较小的分光器和楼层办公室的ONU/ONT，来实现大楼楼层全光网覆盖。

语音业务：IPPBX部署在大楼中心机房，通过六类线下挂在核心交换机，与OLT处于同一局域网，通过本地城域网采用IETF SIP协议注册至核心侧SBC服务器，承载电信核心网IMS语音业务的下发，实现内外线功能。

无线功能：Mesh网关部署在办公室或楼道，设备支持GPON/EPON接入、提供4个GE口和双频WiFi功能，相对于ONT设备，能够具备2个语音口接入办公座机，如图所示。

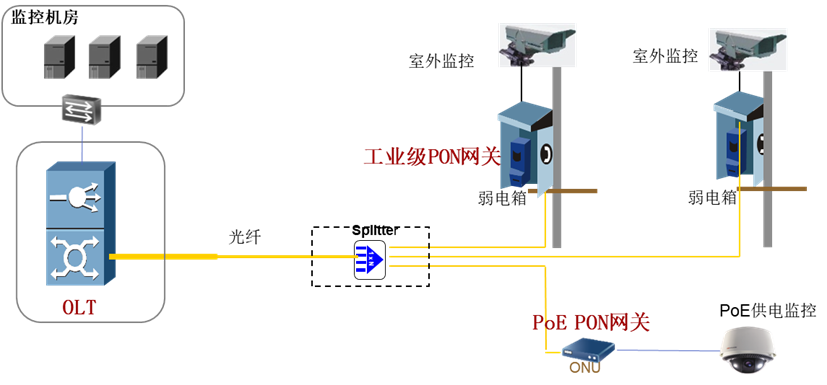

监控功能：室外监控通过部署在室外弱电箱的工业级PON网关来接入监控摄像头实现，室内监控通过部署在弱电井/配电间的POE PON网关接入监控摄像头实现；工业级PON网关和POE PON网关均通过分光器接入大楼中心机房OLT。

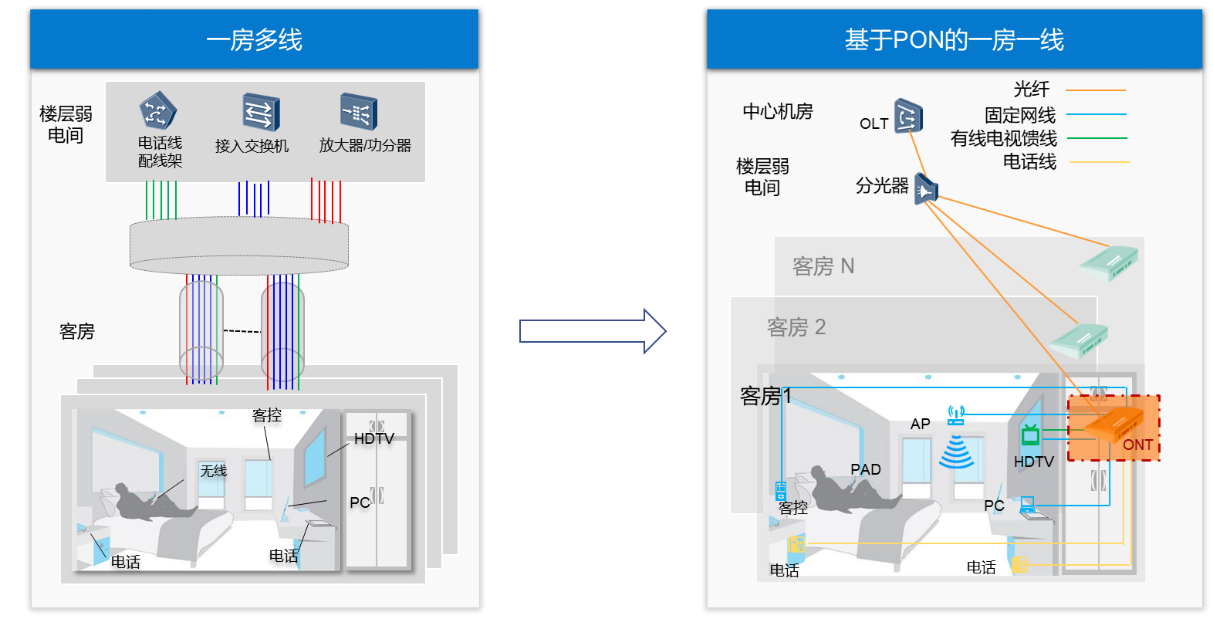

综合布线：弱电间到办公室间的综合布线将从传统的一房多线变为一房一线、一纤三波、一网多能，简化现有网络结构，节省布线成本，实现统一运维。
