ZXR10 5950-L系列全千兆智能路由交换机

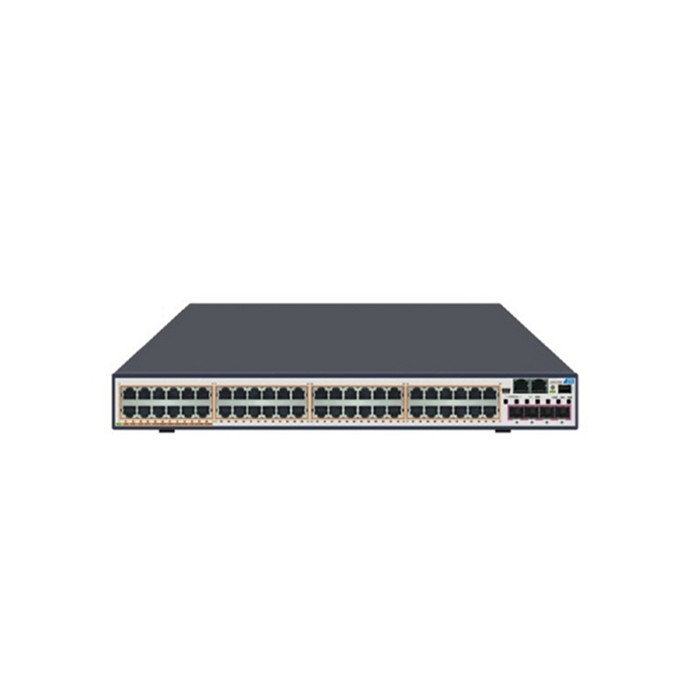

ZXR10 5950-52PD-L :48xGE POE+端口 + 4x10GE SFP+端口； ZXR10 5950-L系列全千兆智能路由交换机
ZXR10 5950-L系列全千兆智能路由交换机是中兴通讯针对企业用户推出的三层全千兆路由盒式交换机。它提供高密度千兆接入和万兆上行接口，具备全面的二层交换能力，支持丰富的安全和可靠性机制，同时支持交换机集群技术VSC和以太网供电，可广泛应用于园区网汇聚接入，桌面千兆接入等多种场景，能为各类企业用户提供高带宽可靠的解决方案。
ZXR10 5950-L交换机产品型号如下：
5950-28TD-L: 24*GE RJ45端口 + 4*10GE SFP+端口。
5950-52TD-L: 48*GE RJ45端口 + 4*10GE SFP+端口。
5950-28PD-L: 24*GE POE+端口 + 4*10GE SFP+端口。
5950-52PD-L: 48*GE POE+端口 + 4*10GE SFP+端口。
5950-28SD-L: 24*GE SFP端口 + 4*10GE SFP+端口。
ZXR10 5950-L交换机系统特性：
ZXR10 5950-L系列交换机业务特性：
多业务融合
■ 支持全面丰富的二层交换技术，包括PVLAN、协议VLAN、 QinQ、VLAN 翻译、灵活QinQ等技术，可帮助用户更好的进行业务识别和区分。
■ 支持完善的三层路由特性，包括静态路由、RIP、OSPF、IS-IS、BGP，MCE。
■ 支持全面的L2/L3组播特性，支持可控组播，能有效地节约用户网络带宽，降低网络负载，帮助企业用户高质量地实现多媒体会议、视频监控、多媒体教学、远程医疗、数据分发等多种应用。
强大的安全特性
■ 支持CPU过载保护，防DDoS攻击，保证发生攻击时本网络设备不会因故障停止工作，实现业务持续不中断。
■ 支持强大的硬件ACL功能，可帮助用户实现数据报文的过滤和特殊流量的控制，合理安排网络资源。
■ 支持MAC地址绑定、MAC地址过滤，防止非法用户访问网络资源，帮助企业网管轻松管理上网用户。
■ 支持生成树根保护（Rood Guard）、BPDU攻击保护、ARP攻击保护和广播风暴抑制等，有效防止网络攻击，保护用户网络安全。
■ 支持URPF (Unicast Reverse Path Forwarding) 单播逆向路由检查，可防止假冒源地址攻击。
增强的可靠性
■ ZXR10 5950-L支持端口环回检测功能，使交换机在不开启STP的情况下能检查到网络中可能存在的环路，避免风暴和带宽的浪费。
■ 支持先进的以太环网保护技术（ZESS、ZESR/ZESR+），支持环网、开环拓扑及双上行的拓扑保护，支持多实例的负荷分担，可实现以太网环路50ms级的保护，不仅保证网络业务的可靠性，同时最大效率的利用网络带宽。
■ 基于双核CPU的独立检测引擎IDE，采用虚拟多线程技术，高速率发送协议报文，保证设备协议计算与转发的隔离，加速协议机BFD/CCM等检测速度的同时，提升设备转发平面的可靠性。
虚拟集群技术VSC
■ 5950-L系列支持业界领先的虚拟交换集群技术，支持上行10GE接口VSC，可将多台设备虚拟为一个集群系统，简化网络拓扑和管理难度。
■ 支持多台设备的统一管理，降低管理成本，N+1备份的高可靠性可保证不会出现单设备引起的堆叠系统故障，减少业务中断。
■ 支持堆叠中不同成员设备的端口捆绑成一个逻辑端口,可实现各成员设备之间跨设备链路捆绑和负载均衡。
智能POE
■ 支持符合802.3af POE和802.3at的POE+标准的以太网供电，每个POE端口均可以提供最高30W的功率。
■ 支持扩展检测或者强制供电状态功能，可兼容不符合802.3af和802.3at标准的PD设备。
■ 支持过载&短路保护、断路检测、短期断路保护、抗浪涌等安全功能，支持供电时对受电设备作检测，保护用户设备受电安全。
■ 支持POE分时供电配置，在不需要供电的时间段内可以自动强制关闭端口的POE供电，为用户设备降低能耗。
零部署，易维护
■ 支持零部署功能，可一次性对大量同类设备进行版本升级和配置更新，零配置即插即用、大大降低批量设备部署、升级、配置更新的工作量。
■ 支持创新性的M-button功能，用户可以在极短时间内通过读取端口指示灯状态获取各种设备重要信息，包括端口/内存/CPU使用状态等等，大大缩短了在出现网络故障时的排错时间，方便网络管理员在日常维护中了解网络状况。
ZXR10 5950-52PD-L :48xGE POE+端口 + 4x10GE SFP+端口； ZXR10 5950-L系列全千兆智能路由交换机
ZXR10 5950-L系列全千兆智能路由交换机是中兴通讯针对企业用户推出的三层全千兆路由盒式交换机。它提供高密度千兆接入和万兆上行接口，具备全面的二层交换能力，支持丰富的安全和可靠性机制，同时支持交换机集群技术VSC和以太网供电，可广泛应用于园区网汇聚接入，桌面千兆接入等多种场景，能为各类企业用户提供高带宽可靠的解决方案。
ZXR10 5950-L交换机产品型号如下：
5950-28TD-L: 24*GE RJ45端口 + 4*10GE SFP+端口。
5950-52TD-L: 48*GE RJ45端口 + 4*10GE SFP+端口。
5950-28PD-L: 24*GE POE+端口 + 4*10GE SFP+端口。
5950-52PD-L: 48*GE POE+端口 + 4*10GE SFP+端口。
5950-28SD-L: 24*GE SFP端口 + 4*10GE SFP+端口。
ZXR10 5950-L交换机系统特性：
| 机型列表 | 5950-28TD-L | 5950-52TD-L | 5950-28PD-L | 5950-52PD-L | 5950-28SD-L |
| 固定接口 | 24*GE RJ45端口 + 4*10GE SFP+端口 | 48*GE RJ45端口 + 4*10GE SFP+端口 | 24*GE POE+端口 + 4*10GE SFP+端口 | 48*GE POE+端口 + 4*10GE SFP+端口 | 24*GE SFP+端口 + 4*10GE SFP+端口 |
| 扩展卡数 | 无 | ||||
| 扩展卡类型 | 无 | ||||
| 管理网口 | 1个GE RJ45 管理网口 | ||||
| Console |
1个RJ45 console口 1个mini USB console口 |
||||
|
尺寸 (H*W*D) |
43.6mm*442mm*440mm | ||||
| 重量 | <6.2kg | <6.7kg | <7.7kg | <7.8kg | <7.5kg |
| DC电源 | -38V~-57V | ||||
| AC电源 | 100V~240V，50~60Hz | ||||
| 高压直流电源 | 240V/336V | ||||
| 电源冗余 | 内置模块化可插拔双电源，支持交流、直流、交直流混插1+1冗余 | ||||
| 最大功耗 | <55W | <74W |
<790W 其中POE最大输出720w系统功耗70w |
<1040W 其中POE最大输出960w系统功耗80w |
<66W |
| 典型功耗 | 30W | 39W | 65W | 77W | 38W |
| 散热方式 | 强制风冷 | ||||
| 散热量 | 169 BTU/h | 179 BTU/h | 182 BTU/h | 214 BTU/h | 192 BTU/h |
| 工作环境 | 温度-10℃~+50℃，湿度5%~95% | ||||
| 工作海拔 | 5950-28TD-L/5950-52TD-L/5950-28SD-L<5000米;5950-28PD-L/5950-52PD-L<2000米 | ||||
| MTBF/MTTR | > 400000 小时 / < 30 分钟 | ||||
| 交换容量(bps) | 598G/5.98T | 598G/5.98T | 598G/5.98T | 598G/5.98T | 598G/5.98T |
| 包转发率 | 108Mpps | 144Mpps | 108Mpps | 144Mpps | 108Mpps |
ZXR10 5950-L系列交换机业务特性：
| ZXR10 5950-L系列 | |
| MAC功能 |
支持IEEE 802.1d的MAC地址自动学习，MAC地址老化 支持端口MAC地址绑定 支持端口MAC学习数量限制 |
| VLAN功能 |
支持4K VLAN、 支持基于端口/协议/IP子网/MAC的VLAN、支持PVLAN 支持Voice VLAN 支持GVRP 支持灵活QinQ、增强SVLAN功能 |
| 环网功能 |
支持STP、RSTP、MSTP 支持ZESR/ZESR+环网保护协议 支持ERPS以太网环保护协议G.8032 |
| ACL/QOS |
支持基于二层ACL、扩展ACL（五元组）、混合ACL、自定义ACL、VLAN的ACL 支持基于时间段的ACL配置 支持出、入方向的双向ACL 支持基于端口/流的带宽管理 支持每端口8个硬件队列 支持基于802.1p、IP DSCP等优先级标记、改写和映射 支持COS，IP DSCP，MPLS EXP 之间的映射 支持SP、WRR、SP+WRR的队列调度机制 支持尾丢弃等拥塞避免机制 |
| IP路由 |
支持静态路由，RIPv1/v2，RIPng,OSPFv2/v3， ISIS，ISISv6, BGP4,BGP4+., 支持ECMP |
| MCE | 支持MCE |
| IPv6功能 |
支持ND 支持IPv6 Ping、IPv6 Telnet 支持手工tunnel、6to4 tunnel、ISATAP tunnel 支持IPv6 ACL 支持MLD Snooping 支持DHCPv6 snooping 支持手工tunnel、6to4 tunnel、ISATAP tunnel 支持IPv6 ACL |
| 组播 |
支持 IGMPV1/V2V3 snooping 支持跨VLAN组播复制 支持可控组播， CAC频道访问控制 支持 IGMPV1/V2V3、支持PIM-SM、PIM-DM、PIM-SSM协议，支持MSDP协议 |
| 安全 |
支持用户分级管理和口令保护 支持CPU防攻击、CPU过载保护 支持广播、组播、未知单播报文抑制 支持端口隔离，支持MFF 支持动态ARP检测Dynamic ARP Inspection 支持802.1x、支持Guest VLAN功能 支持MAC认证 支持Portal认证 支持Radius认证 支持生成树根保护（Root Guard）、BPDU攻击保护 支持IP Source Guard 支持uRPF单播逆向路由检查 支持RIP/OSPF/BGP MD5密文检查 |
| 可靠性 |
支持LACP、支持MC-LAG功能 支持以太网OAM功能 支持BFD功能 防雷设计：6KV |
| 增强特性 |
支持交换集群技术VSC， 支持 POE/POE+ |
| 管理维护功能 |
支持RS232 Console（RJ45、mini USB） 带外管理网口 支持CLI，Telnet，SSH 支持本地和远程（Radius/Tacacs+）的用户登录认证和授权 支持SNMPv1/v2/v3 支持NetNumen U31网管系统 支持集群管理（ZGMP） 支持EasyManager零部署和批量巡检工具 支持NTP、SYSLOG、RMON 功能 支持SFLOW功能 支持EEE功能 |
多业务融合
■ 支持全面丰富的二层交换技术，包括PVLAN、协议VLAN、 QinQ、VLAN 翻译、灵活QinQ等技术，可帮助用户更好的进行业务识别和区分。
■ 支持完善的三层路由特性，包括静态路由、RIP、OSPF、IS-IS、BGP，MCE。
■ 支持全面的L2/L3组播特性，支持可控组播，能有效地节约用户网络带宽，降低网络负载，帮助企业用户高质量地实现多媒体会议、视频监控、多媒体教学、远程医疗、数据分发等多种应用。
强大的安全特性
■ 支持CPU过载保护，防DDoS攻击，保证发生攻击时本网络设备不会因故障停止工作，实现业务持续不中断。
■ 支持强大的硬件ACL功能，可帮助用户实现数据报文的过滤和特殊流量的控制，合理安排网络资源。
■ 支持MAC地址绑定、MAC地址过滤，防止非法用户访问网络资源，帮助企业网管轻松管理上网用户。
■ 支持生成树根保护（Rood Guard）、BPDU攻击保护、ARP攻击保护和广播风暴抑制等，有效防止网络攻击，保护用户网络安全。
■ 支持URPF (Unicast Reverse Path Forwarding) 单播逆向路由检查，可防止假冒源地址攻击。
增强的可靠性
■ ZXR10 5950-L支持端口环回检测功能，使交换机在不开启STP的情况下能检查到网络中可能存在的环路，避免风暴和带宽的浪费。
■ 支持先进的以太环网保护技术（ZESS、ZESR/ZESR+），支持环网、开环拓扑及双上行的拓扑保护，支持多实例的负荷分担，可实现以太网环路50ms级的保护，不仅保证网络业务的可靠性，同时最大效率的利用网络带宽。
■ 基于双核CPU的独立检测引擎IDE，采用虚拟多线程技术，高速率发送协议报文，保证设备协议计算与转发的隔离，加速协议机BFD/CCM等检测速度的同时，提升设备转发平面的可靠性。
虚拟集群技术VSC
■ 5950-L系列支持业界领先的虚拟交换集群技术，支持上行10GE接口VSC，可将多台设备虚拟为一个集群系统，简化网络拓扑和管理难度。
■ 支持多台设备的统一管理，降低管理成本，N+1备份的高可靠性可保证不会出现单设备引起的堆叠系统故障，减少业务中断。
■ 支持堆叠中不同成员设备的端口捆绑成一个逻辑端口,可实现各成员设备之间跨设备链路捆绑和负载均衡。
智能POE
■ 支持符合802.3af POE和802.3at的POE+标准的以太网供电，每个POE端口均可以提供最高30W的功率。
■ 支持扩展检测或者强制供电状态功能，可兼容不符合802.3af和802.3at标准的PD设备。
■ 支持过载&短路保护、断路检测、短期断路保护、抗浪涌等安全功能，支持供电时对受电设备作检测，保护用户设备受电安全。
■ 支持POE分时供电配置，在不需要供电的时间段内可以自动强制关闭端口的POE供电，为用户设备降低能耗。
零部署，易维护
■ 支持零部署功能，可一次性对大量同类设备进行版本升级和配置更新，零配置即插即用、大大降低批量设备部署、升级、配置更新的工作量。
■ 支持创新性的M-button功能，用户可以在极短时间内通过读取端口指示灯状态获取各种设备重要信息，包括端口/内存/CPU使用状态等等，大大缩短了在出现网络故障时的排错时间，方便网络管理员在日常维护中了解网络状况。
