支持GPON、XG-PON、XGS-PON、EPON、10G EPON、XG-PON&GPON combo、XGS-PON&GPON combo、Flex-PON、GE、10GE等接口。
提供华为MA5800系列产品的 配置指导，以及故障处理等。
产品规格
|
指标 |
||||
|
可配套的机柜 |
N63E-22 |
暂无配套机柜 |
N63E-22 N66E-22 |
N63E-22 |
|
单板配置 |
主控板槽位：9、10 业务板/上行板槽位：1～8、11～19 通用接口板槽位: 0 电源接口板槽位：20、21 |
主控板槽位：8、9 业务板/上行板槽位：1～7、10～17 通用接口板槽位: 0 电源接口板槽位：18、19 |
主控板槽位：8、9 业务板/上行板槽位：1～7 通用接口板槽位: 0 电源接口板槽位：10、11 |
主控板槽位：3、4 业务板/上行板槽位：1～2 通用接口板:不支持 电源接口板槽位：0 |
|
宽×深×高（mm） |
11U高，21英寸宽 不带挂耳：493×287×486 带挂耳：535×287×486 |
11U高，19英寸宽 不带挂耳：442×287×486 带挂耳：482.6×287×486 |

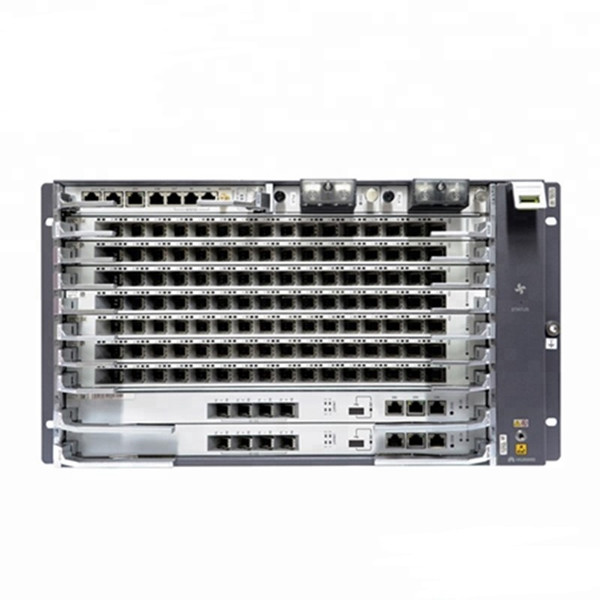

6U高，19英寸宽 不带挂耳：442×268.7×263.9 带IEC挂耳：482.6×268.7×263.9 带ETSI挂耳：535×268.7×263.9 |

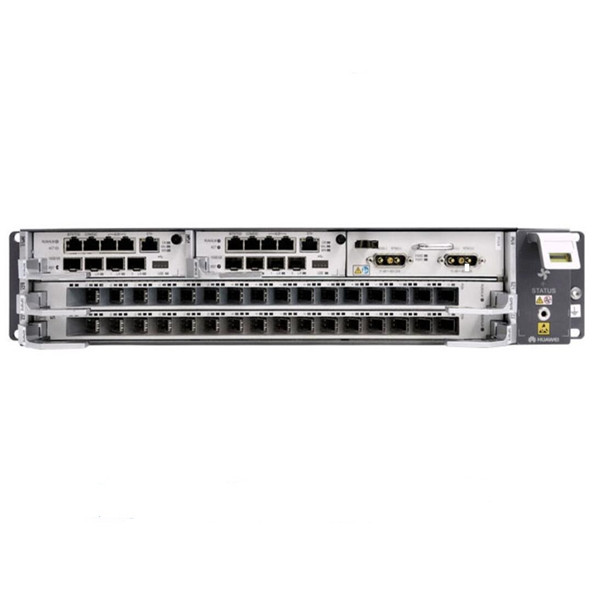

2U高，19英寸宽 不带挂耳：442×268.7×88.1 带IEC挂耳：482.6×268.7×88.1 带ETSI挂耳：535×268.7×88.1 |
|
重量（带挂耳） |
45kg |
35kg |
26kg |
9.4kg |
|
输入电流 |
60A |
60A |
40A |
直流供电：20A 交流供电：10A |
|
供电方式 |
直流供电 |
直流供电（双路备份） 交流供电+蓄电池备电 |
||
|
工作电压范围 |
-38.4V～-72V DC |
直流供电：-38.4V～-72V 交流供电：100V～240V |
||
|
额定电压 |
-48V/-60V |
直流供电：-48V/-60V 交流供电：110V/220V |
||
|
工作环境温度 |
-40℃～+65℃（正常工作） -25℃～+65℃（正常启动） 说明： 65℃指业务框进风口的温度。 |
|||
|
工作环境湿度 |
5%RH～95%RH |
|||
|
气压环境 |
70kPa～106kPa |
|||
|
海拔高度 |
4000m以下空气密度会随海拔变化，从而影响设备散热能力，所以工作环境温度会随海拔变化。 |
|||
|
背板总线交换容量 |
10.5 Tbit/s |
9.36 Tbit/s |
4.68 Tbit/s |
1.6 Tbit/s |
|
主控板交换容量 |
H901MPLA/H901MPLB/H901MPLC：7 Tbit/s |
H901MPSC：480 Gbit/s |
||
|
业务板每槽位带宽(负荷分担模式) |
H901MPLA/H901MPLC：100 Gbit/s H901MPLB：200 Gbit/s |
H901MPSC：80 Gbit/s |
||
|
4K视频用户并发数 |
16000 |
8000 |
2000 |
|
|
MAC地址数 |
262143 |
|||
|
ARP/路由表项 |
65536 |
|||
|
交换转发时延 |
具有较低的转发时延。100Mbit/s以太网端口发送64Byte以太网数据包，时延不超过20μs。 |
|||
|
满负荷误码率 |
端口满负荷传输时，比特差错率（误码率）<10 e-7。 |
|||
|
系统可靠性指标 |
典型配置系统可用度 gt;99.999% 系统平均故障间隔时间MTBF（年）：≈45 说明： 因为组网环境的差异及设备使用的单板不同，MA5800的MTBF时间参考值为45年，现场可更换单元(FRU)的平均修复时间参考值为2小时。此处仅为参考值，如果需要更详细的信息请联系华为技术有限公司相关人员提供。 |
|||
|
GPON端口数 |
272 |
240 |
112 |
32 |
|
10G GPON端口数 |
136 |
120 |
56 |
16 |
|
EPON端口数 |
272 |
240 |
112 |
32 |
|
10G EPON端口数 |
136 |
120 |
56 |
16 |
|
GE/FE端口数 |
816 |
720 |
336 |
96 |
|
10GE端口数 |
136 |
120 |
56 |
16 |
|
E1端口数 |
544 |
480 |
224 |
64 |
