（一）产品描述

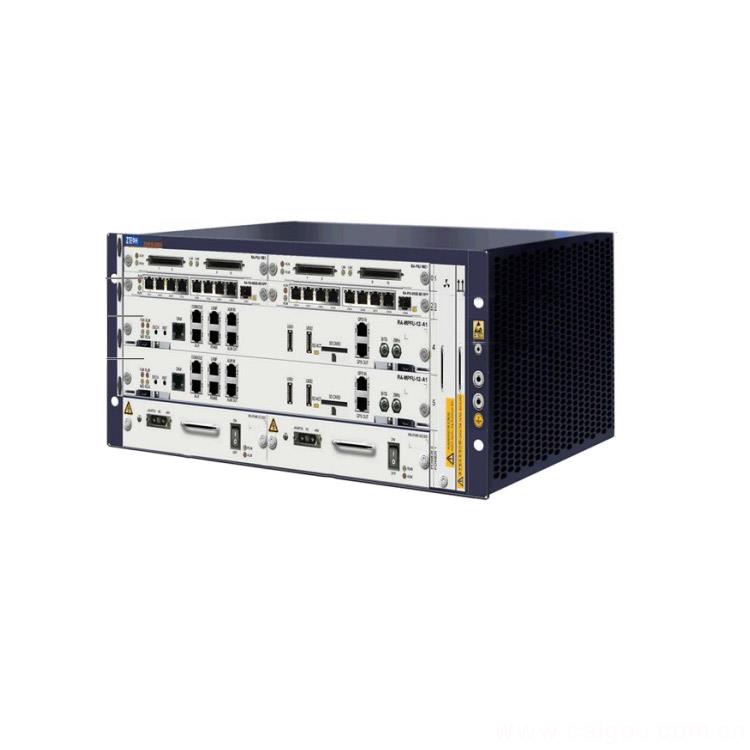

ZXR10 6804路 由 器是 中 兴 通 讯 推 出 的 集 路 由 、 交 换 、 数据 、 安 全 、 VPN ( Virtual Private Network ) 等 多 重 功 能 于 一 体 的 智 能 多 业 务 路 由 器 产 品 。采 用 基 于 模 块 化 的 结 构 设 计 ， 单 板 及 部 件 支 持 在 线 热 插 拔 ， 具 备 非 常 灵活 的 可 扩 展 性 。 整 机 主 要 由 插 箱 、 背 板 、 主 控 转 发 板 、 线 路 接 口 板 、 电 源 模 块 、 风 扇 插箱 、 防 尘 网 等 组 件 构 成 。
（二）产品结构
ZXR10 6804 插 箱 为 钣 金 结 构 ， 前 插 单 板 和 电 源 、 风 扇 插 箱 ， 前 出 线 ( 光 纤 出 口 直 式 ) 。整 机 宽 度 符 合 业 界 19 英 寸 标 准 ， 可 以 安 装 到 IEC297 标 准 机 柜 或 ETSI 标 准 机 柜 中 。 整 机 深度 为 200mm 深 ， 可 以 放 入 各 种 常 见 深 度 尺 寸 的 标 准 机 柜 中 。
ZXR10 6804 机 箱 高 度 为 4U （ 1U=44.45mm ） ， 设 备 外 形 尺 寸 为 442mm （ 宽 ） ×176mm（ 高 ） ×200mm （ 深 ）
（三）技术参数
|
技术规格 |
ZXR10 6802 |
||
|
物理规格 (高×宽×深)mm |
44×442×200（1 RU） |
176×442×200（4 RU） |
264×442×200（6 RU） |
|
接口卡槽位 |
2 |
4（5*1） |
12（13*1） |
|
主控转发卡 |
1 |
1:1冗余 |
1:1冗余 |
|
OSU单板 |
- |
1 |
1 |
|
防火墙单板 |
- |
1 |
1 |
|
电源模块数量 |
1 |
1+1冗余 （可AC/DC混插） |
1+1冗余 （可AC/DC混插） |
|
交换容量 |
12Gbps |
400Gbps |
1.04Tbps |
|
转发性能 |
2Mpps |
7.5M ~ 120Mpps |
7.5M ~ 360Mpps |
|
固定接口 |
1个Console口 1个USB2.0接口 2GE RJ45 + 2GE SFP |
1个Console口 1个AUX端口 2个USB2.0接口 |
1个Console口 1个AUX端口 2个USB2.0接口 |
|
内存 |
4G |
4G |
4G |
|
SD插槽 |
1 |
1 |
1 |
|
Flash |
4G |
4G |
4G |
|
重量 |
<5kg |
<10kg |
<15kg |
|
额定输出功率 |
60W |
500W |
500W |
|
输入电压 |
DC：-72V ~ -38V AC：100V~240V |
||
|
工作温度 |
-5℃~45℃ |
||
|
存储温度 |
-40℃~ 70℃ |
||
|
工作湿度 |
5% ~ 95% |
||
|
存储湿度 |
5% ~ 95% |
||
|
认证资质 |
RoHS、FCC、CE、UL |
||
|
二层协议 |
MAC管理、VLAN、QinQ、SuperVLAN、Smartgroup、PPP、PPPOE、HDLC、FR； |
||
|
IPv4/IPv6路由协议 |
静态路由、RIP/RIPng、OSPF/OSPFv3、IS-IS/IS-ISv6、BGPv4/BGP4+； |
||
|
组播 |
IGMPv1/v2/v3, IGMP snooping；静态组播和PIM-DM, PIM-SM, PIM-SSM/SSM mapping, MSDP和MBGP动态组播技术；可控组播、组播私服发现和非法组播源控制； |
||
|
MPLS |
MPLS L3 VPN、VPLS/HVPLS、PWE3、Inter-AS Option A/B/C、6vPE |
||
|
QoS |
分类、标记、流量监管、拥塞控制、队列调度、整形、QPPB、H-QoS |
||
|
可靠性 |
BFD for everything、VRRP、链路捆绑、FRR、伪线冗余、SDC智能拨号链路冗余备份 |
||
|
隧道 |
MPLS-TE、GRE隧道、IPSec隧道、L2TP隧道 |
||
|
安全 |
状态防火墙、DPI策略联动防御、防DDOS攻击、CPU安全保护、控制面安全、协议加密、高性能IPSec隧道加密、RADIUS/TACACS+认证、uRPF、SSH、MAC和IP绑定、防ARP攻击 |
||
|
专业防火墙 |
传统防火墙、虚拟专用网（SSL VPN）、入侵检测和防御（IPS）、网关防病毒、WEB内容过滤、反垃圾邮件、流量整形、用户身份认证、审计以及BT、IM控制等； |
||
|
用户接入控制 |
BRAS、PPPOE、IPOE、DHCP+WEB、802.1x |
||
|
NAT |
静态NAT、动态NAT、PAT、NAT多出口、NAT ALG、NAT日志 |
||
|
IPv6过渡技术 |
6PE、6VPE、6in4、6to4、4in6、NAT444、NAT64、6rd |
||
|
OAM |
Web网管、SNMPv1/v2/v3、告警管理、性能统计、时钟和时钟同步管理、SYSLOG和RMON；Telnet, SSHv1/v2；USB方式升级版本，网管方式批量升级版本；Eth OAM、SQA(网络服务质量分析) |
||
（四）应用场景
ZXR10 6804系列路由器是集路由、交换、无线、安全、VPN和宽带用户接入于一体的智能集成多业务路由器产品，可广泛灵活的适用于政企网的出口网关及总部/分支接入、大中型企业骨干网汇聚/接入、移动办公网关等。
(1)中型行业纵向骨干网
(2)分支接入应用场景
