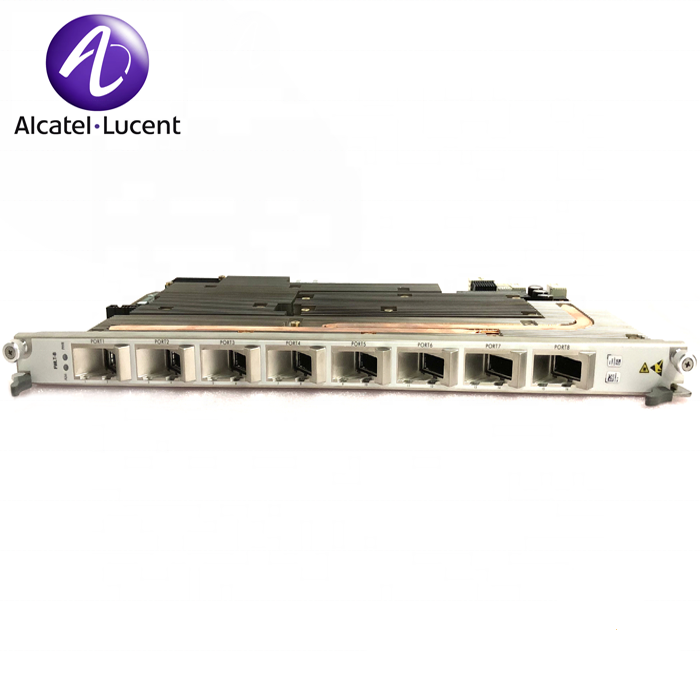

FWLT-B

  • 8路xgspon 10g olt板卡适用于7360ISAMFX-16 7360ISAMFX-8 7360ISAMFX-4
  • 咨询电话/微信:15920081366
详细信息

7360 ISAM FX OLT通用PON接入平台

7360 ISAM FX 是诺基亚贝尔的一款多业务接入 OLT 设备,集 GPONXGPONXGS PONNG-PON2  P2P 等多种接入(点对多点、点对点)技术于同一平台,结合 FTTx 等不同方案,可赋予运营商极大的灵活性去部署接入网络,为接入用户提供高性能的语音、上网、高清视频及智慧家庭等应用服务。随着 4G 小基站的大规模部署,以 7360 为核心的 PON 回传也可作为传统回传方式的重要补充为运营商提供更多选择。

产品特性

7360 ISAM FX 作为 PON 网络中局端的 OLT 设备安装在机房内,通过直流供电。7360 提供三款不同容量的机框: FX-16, FX-8  FX-4,分别可支持最多 16 块、块和 4 块用户板卡,7360 的所有板卡都可在三种机框中使用,运营商可根据部署用户的数量和分布情况选用相应容量的机框。

7360 ISAM FX 机框主要由主控板 NT 和用户板 LT 组成。主控板 NT 兼具上联功能,单机框支持 2 块主控板进行冗余保护。用户板卡 LT用于连接用户侧设备(如ONT),诺基亚上海贝尔可提供多种型号的用户板卡针对各种不同的接入技术。7360 机框另外提供专有的 7360 ISAM FX-8 NTIO 板卡槽位用于扩充上联端口。端口 FWLT-B 是业界第一款单 PON 口同时支持 10Gbps/2.5Gbps 非对称 XG-PON 10Gbps/10Gbps 对称 XGS PON 双速率的商用级别的板卡。

技术指标

产品尺寸

  • FX-16:高××深=622.5(14U) ×529(21 英寸) ×280 毫米

  • FX-8:高××深=355(8U) × 光模块),配合 CExWDM1r)合 482.5(19 英寸) ×278 毫米

  • FX-4:高××深=222(5U) ×482.5(19 英寸) ×278 毫米

电源要求

  • 40.5~57V 直流供电

  • 双电源输入保护(branches     A  B

  • 功耗取决于配置板卡的类型,新推出板卡的能效指数普遍高于老型号板卡。

FX-16FX-8  FX-4 的满配参考功耗分别为 1800W1200W  700W。建议采用的空开分别为 63A35A  25A 以上。

环境适应性

  • 标准机房环境,符合 ETS     300 019-1-1 Storage - Class 1.1 标准

设备管理

  • ISAM 统一的 5520 AMS 网管

  • 远程或本地串口 CLI/TL1 管理

  • 提供额外可选的效能提升工具

常用板卡

  • 4 SFP+(GE/10GE)上联口主控板 FANT-F

  • 4 SFP+(GE/10GE) 1 CFP4(100G)上联口主控板 FANT-G

  • 16 端口 GPON 用户板 FGLT-B

  • 端口 XG-PON/XGS PON 用户板FWLT-B(采用支持 Dual Rate 双速率的光模块),配合 CExWDM1r)合波设备可与 GPON 共存,共享既有的ODN 网络。

系统接口及兼容性

网络上联接口功能

支持 VLAN stacking Q in Q

支持 RTSP(快速生成树协议)

支持 MSTP(多生成树协议)

支持 802.3ad LACP 功能(链路聚合控制协议)

支持以太网环连接

支持 PPP 连接到一个或多个系统

采用标准的 SFP 可插拔光模块

支持上联端口保护

NT 主控板支持冗余保护方式(主备切换、负载分担)

支持 RIP RIPV2 OSPF  IP 路由协议

BITS 输入和输出接口

RJ45 接口, 120 欧姆阻抗匹配,满足 ITU-T G.703 要求

SynchE 同步以太网输入/输出接口

NT  NTIO 面板上的任一接口1000Base-FX  10000Base-FX

PPS+ToD 输入/输出接口

RJ45 接口,符合 EIA/TIA-422(RS422)信号电平

系统支持的业务

全业务接入平台

高速互联网接入(HSI

语音

标清/高清视频

商客接入(无源光局域网 POL P2P 接入)

基站回程

增值功能

高性能三级复制架构组播业务,IGMP Proxy频道快速切换

IP  MAC 地址防欺骗功能

恶意 IP 地址过滤功能

基于协议的 VLAN 映射功能

IP QoS

IP OAM

基于协议的智能网桥功能

VLAN crossconnect 透传功能

IP 路由

针对驻地用户和商业客户的 VLANstacking 功能

插入 Option 82 信息的 DHCP 中继功能

PPP 线路标识: PPP 中继功能

支持 H.248  SIP 语音业务

强制性认证

符合工信部入网 NAL 认证

符合工信部电信设备普遍服务要求(宽普)
