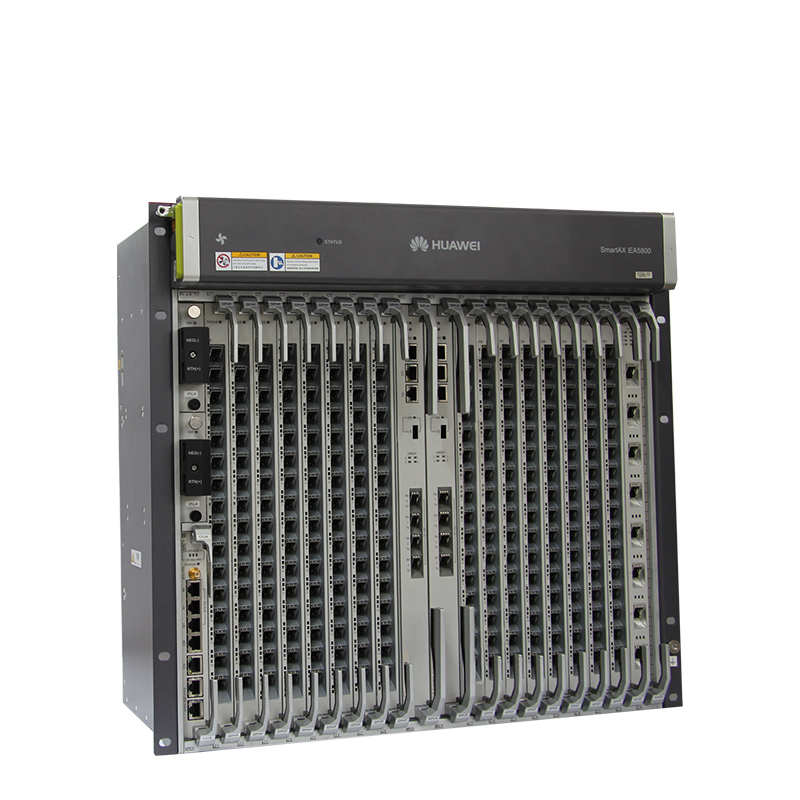

华为SmartAX EA5800系列OLT产品包括EA5800-X17、EA5800-X15、EA5800-X7、EA5800-X2四款型号。 支持GPON、XG-PON、XGS-PON、GE、10GE等接口。
EA5800-X17业务框提供22个槽位，包括2个主控板槽位、2个电源板槽位、1个通用接口板槽位、17个业务板槽位。
EA5800-X17业务框支持的背板为H901BPLB。
|
槽位分类 |
槽位 |
可配置单板 |
备注 |
|---|---|---|---|
|
主控板槽位 |
9、10 |
主控板 |
2个槽位需配置相同的主控板，要求主控板双配。 |
|
电源板槽位 |
20、21 |
电源板 |
- |
|
通用接口板槽位 |
0 |
通用接口板 |
- |
|
业务板槽位 |
1～8、11～19 |
|
|
参数
尺寸和重量
|
项目 |
数值 |
|---|---|
|
带挂耳物理尺寸（宽×深×高） |
535mm×287mm×486mm |
|
不带挂耳物理尺寸（宽×深×高） |
493mm×287mm×486mm |
|
满配最大重量（带挂耳） |
45kg |
电源参数
|
项目 |
参数 |
|---|---|
|
供电方式 |
直流（双路电源备份） |
|
额定电压 |
-48V/-60V |
|
工作电压范围 |
-38.4V～-72V |
|
每路最大输入电流 |
60A |
功耗
|
典型配置 |
静态功耗 |
最大功耗 |
典型功耗 |
单板配置 |
|---|---|---|---|---|
|
GPON |
569 |
1196 |
882.5 |
H902MPLAE*2+H901OGHK+H901PILA*2+H901FMLA+H901GPSFE*16 |
