华为SmartAX EA5800系列OLT产品包括EA5800-X17、EA5800-X15、EA5800-X7、EA5800-X2四款型号。 支持GPON、XG-PON、XGS-PON、GE、10GE等接口。
EA5800-X7业务框提供12个槽位，包括2个主控板槽位、2个电源板槽位，1个通用接口板槽位和7个业务板槽位。
配置
EA5800-X7业务框支持的背板为H901BPMB。

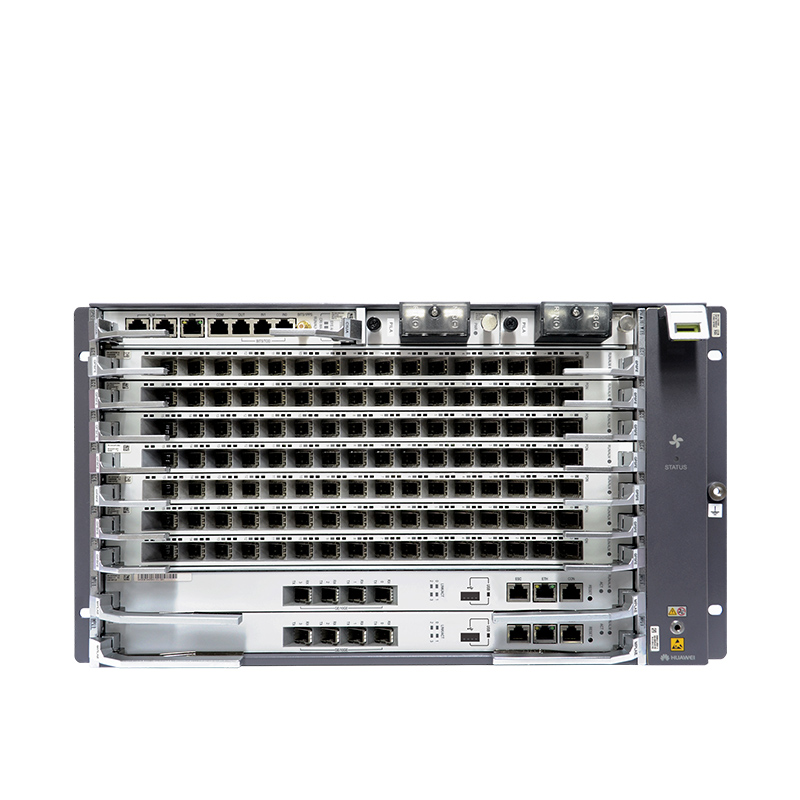

图1 EA5800-X7业务框配置图
表1介绍了机框中各个槽位支持的单板类型。
表1 槽位说明
|
槽位分类 |
槽位 |
可配置单板 |
备注 |
|
主控板槽位 |
8、9 |
主控板 |
2个槽位需配置相同的主控板，要求主控板双配。 |
|
电源板槽位 |
10、11 |
电源板 |
- |
|
通用接口板槽位 |
0 |
通用接口板 |
- |
|
业务板槽位 |
1～7 |
上行接口板 业务板 |
支持不同业务板混配。 上行可以采用主控板上行或者上行接口板上行，推荐通过主控板上行。 |
尺寸和重量
表1 EA5800-X7设备尺寸和重量
|
项目 |
数值 |
|
不带挂耳尺寸（宽×深×高） |
442.0mm×268.7mm×263.9mm |
|
带IEC规格挂耳尺寸（宽×深×高） |
482.6mm×268.7mm×263.9mm |
|
带ETSI规格挂耳尺寸（宽×深×高） |
535.0mm×268.7mm×263.9mm |
|
满配最大重量（带挂耳） |
26kg |
电源参数
表2 EA5800-X7的电源参数
|
项目 |
参数 |
|
供电方式 |
直流（双路电源备份） |
|
额定电压 |
-48V/-60V |
|
工作电压范围 |
-38.4V～-72V |
|
每路最大输入电流 |
40A |
功耗
表3 EA5800-X7功耗参数表（单位：W）
|
典型配置 |
静态功耗 |
最大功耗 |
典型功耗 |
单板配置 |
|
GPON |
296 |
721 |
508.5 |
H902MPLAE*2+H901PILA*2+H901FMMA+H901GPSFE*7 |
