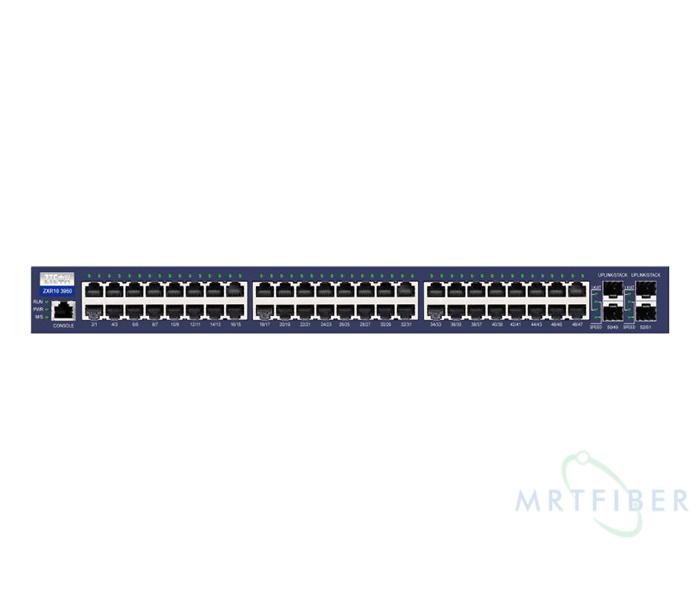

ZXR10 3950 系列智能路由交换机是中兴通讯针对企业用户推出的三层百兆盒式交换机,它提供高密度百兆接入和千兆上行接口,具备***的二层交换和三层路由能力,支持丰富的安全和可靠性机制,同时支持堆叠和以太网供电,可***应用于园区网接入和小型网络的汇聚等场景,为各类企业用户提供高速、高效、高***的汇聚方案,帮助用户构建出智能稳定的理想网络。
ZXR10 3950 提供如下的产品型号:
3950-28TM: 24*FE RJ45 + 2*GE SFP + 1*扩展槽
3950-28PM: 24*FE RJ45 POE + 2*GE SFP +1*扩展槽
3950-28SM: 24*FE SFP + 2*GE SFP + 1*扩展槽
3950-52TS: 48*FE RJ45 + 4*GE SFP
ZXR10 3950系列交换机的扩展槽可以配备以下类型的接口卡: 1*GE RJ45+1*GE SFP/2*GE RJ45/2*GE SFP/2* FE SFP
功能特点
完善的业务支持
支持***丰富的二层交换技术,包括PVLAN、协议VLAN、 QinQ、VLAN 翻译等技术,可帮助用户更好的进行业务识别和区分。
支持完善的三层路由特性,包括静态路由、RIP、OSPF、IS-IS、BGP。
支持***的L2/L3组播特性,支持可控组播,能有效地节约用户网络带宽,降低网络负载,帮助企业用户高质量地实现多媒体会议、视频监控、多媒体教学、远程医疗、数据分发等多种应用。
强大的安全特性
支持CPU过载保护,防DDoS攻击,保证发生攻击时本网络设备正常运行,实现业务持续不中断。
支持强大的硬件ACL功能,可帮助用户实现数据报文的过滤和特殊流量的控制,合理安排网络资源。
支持MAC地址绑定、MAC地址过滤,防止非法用户访问网络资源,帮助企业网管轻松管理上网用户。
支持生成树根保护(Rood Guard)、BPDU攻击保护、ARP攻击保护和广播风暴抑制等,有效防止二层网络可能遭受的攻击,保护用户网络安全。
支持URPF (Unicast Reverse Path Forwarding) 单播逆向路由检查,可防止假冒源地址攻击。
增强的可靠性
支持UDLD, 可避免由于人为布线或者链路原因造成的光纤单通故障。
支持单端口环回检测功能,可以快速准确的找到末端网络可能存在的环路,并快速采取措施,使广播风暴不扩散至其他端口而影响其他用户业务。
支持***以太环网保护技术(ZESS、ZESR/ZESR+),支持环网、开环拓扑及双上行的拓扑保护,支持多实例的负荷分担,可实现以太网环路50ms级的保护,不仅保证网络业务的可靠性,同时效率的利用网络带宽。
***可扩展堆叠
支持多种堆叠方式(星型,总线,菊花链),整合多台交换机的资源,扩展端口密度,可以满足用户按需购买、平滑扩充网络容量的需要,在网络升级时可以限度保护已有投资。
支持远距离堆叠,提供***远可达120KM的堆叠距离,可实现跨机房、跨楼宇、跨地域的堆叠。
支持堆叠各成员设备之间跨设备链路捆绑和负载均衡。
以太网供电
ZTE中兴 ZXR10 3950-28PM产品支持全端口的POE/POE+供电,符合802.3af和802.3at标准。每个POE端口提供30W的功率,可为IP电话,无线AP,监控摄像头等者任何符合802.3af或802.3at标准PD设备供电,也可对非标准PD强制供电,兼容性良好。
支持过载&短路保护、断路检测、短期断路保护、抗浪涌等安全功能,支持供电时对受电设备作检测,保护用户设备受电安全。
支持POE分时供电配置,在不需要供电的时间段内可以自动强制关闭端口的POE供电,节省能耗。
支持有条件的开启扩展检测或者强制供电状态,可兼容不符合802.3af和802.3at标准的PD设备。
规格参数
|
||||||
交换容量 |
64Gbps |
64Gbps |
64Gbps |
64Gbps |
||
包转发率 |
9.6Mpps |
9.6Mpps |
9.6Mpps |
13.2Mpps |
||
MAC表容量 |
16K |
|||||
固定接口数 |
24端口FE RJ45+2端口GE SFP |
24端口FE RJ45(POE/POE+)+2端口GE SFP |
24端口FE SFP+2端口GE SFP |
48端口FE RJ45+4端口GE SFP |
||
管理网口 |
1 |
1 |
1 |
1 |
||
Console口 |
1 |
1 |
1 |
1 |
||
扩展槽位数 |
1 |
1 |
1 |
- |
||
扩展卡 |
1端口GE RJ45+1端口GE SFP 光电扩展卡 |
- |
||||
POE供电 |
- |
支持802.3af 每端口15.4W的POE |
- |
- |
||
MAC特性 |
支持IEEE 802.1d的MAC地址自动学***,MAC地址老化 |
|||||
端口特性 |
支持9216字节的Jumbo帧 |
|||||
链路聚合 |
支持IEEE 802.3ad LACP 链路聚合协议 |
|||||
镜像 |
支持基于端口的出方向/入方向/双向数据的流量镜像功能 |
|||||
VLAN特性 |
支持4K个VLAN |
|||||
环网功能 |
支持STP、RSTP、MSTP |
|||||
链路保护 |
支持ZESS(ZTE Ethernet smart switch) |
|||||
堆叠功能 |
支持7台交换机堆叠 |
|||||
DHCP特性 |
支持DHCP Snooping |
|||||
IP路由 |
支持静态路由 |
|||||
MCE |
支持MCE |
|||||
组播 |
支持IGMP V1/V2/V3 |
|||||
QoS/ACL |
支持基于端口/流的带宽管理
支持基于MAC地址、IP地址的标准ACL |
|||||
安全 |
支持用户分级管理和口令保护 |
|||||
设备管理与维护 |
RS232 Console(RJ45) |
|||||
尺寸 |
43.6mm *442mm *280mm |
43.6mm *442mm *280mm |
43.6mm *442mm *280mm |
43.6mm *442mm *360mm |
||
(H*W*D) |
||||||
重量 |
3.5kg |
5.9kg |
4kg |
4.5kg |
||
AC 电源 |
100V~240V,50Hz~60Hz |
|||||
功耗 |
15W |
785W(其中系统功耗65W,POE供电功率720W) |
20W |
25W |
||
电源冗余模式 |
- |
- |
180W外置RPS电源( |
|||
散热方式 |
无风扇自然散热 |
强制风冷 |
强制风冷 |
强制风冷 |
||
散热量 |
49 BTU/h |
182 BTU/h |
56 BTU/h |
70 BTU/h |
||
工作环境 |
工作环境温度:-5℃ ~+45℃, 湿度:10%~90% |
|||||
工作海拔 |
<3000 米 |
|||||
MTBF/MTTR |
> 100000 小时/ < 30 分钟 |
