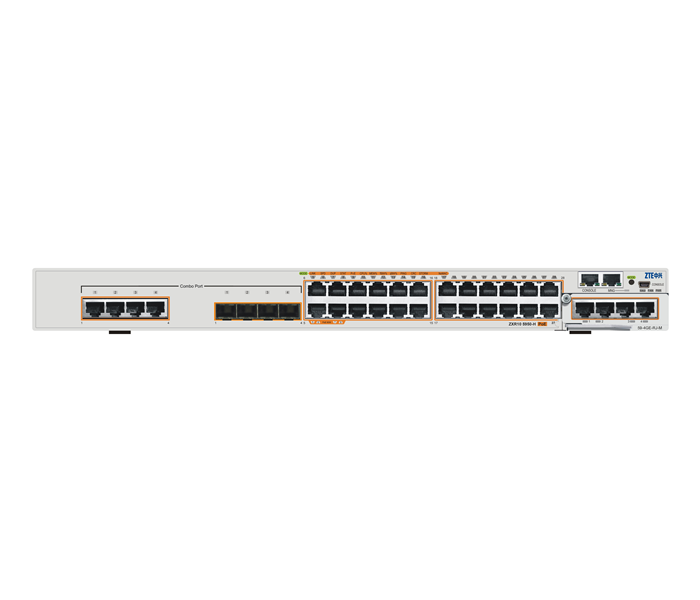

ZXR10 5950-H系列全千兆智能路由交换机

ZXR10 5950-H 系列全千兆智能路由交换机是中兴通讯针对企业用户推出的三层全千兆路由盒式交换机。它提供高密度千兆接入和万兆上行接口，具备全面的二层交换和三层路由能力，支持丰富的安全和可靠性机制，同时支持40G带宽交换机集群技术VSC和以太网供电，可广泛应用于园区网汇聚接入，IDC千兆接入等多种场景，能为各类企业用户提供高带宽可靠的解决方案。

ZXR10 5950-H 提供如下的产品型号：

5950-36TM-H: 24*GE RJ45+4*GE Combo+2*扩展槽

5950-36PM-H: 24*GE RJ45+4*GE Combo+2*扩展槽，支持POE/POE+，部分端口支持双通道POE+

5950-56TM-H: 48*GE RJ45+2*扩展槽

5950-56PM-H: 48*GE RJ45+2*扩展槽，支持POE/POE+，部分端口支持双通道POE+

ZXR10 5950-H系列交换机的扩展槽可以配备以下类型的扩展卡： 4端口10GE-SFP+万兆光扩展卡、4端口1GE千兆光扩展卡、4端口1GE千兆电扩展卡、2端口40G mini SAS堆叠插卡

1. 完善的业务支持

■ 支持全面丰富的二层交换技术，包括PVLAN、协议VLAN、 QinQ、VLAN 翻译等技术，可帮助用户更好的进行业务识别和区分。

■ 支持完善的三层特性，包括静态路由、RIP、OSPF、IS-IS、BGP，MCE。

■ 支持全面的L2/L3组播特性，支持可控组播，能有效地节约用户网络带宽，降低网络负载，帮助企业用户高质量地实现多媒体会议、视频监控、多媒体教学、远程医疗、数据分发等多种应用。灵活的硬件转发表项分配，硬件表项预置L2，L3，数据中心DC模式，用户可根据实际使用情况按需选择 ,满足用户对于交换机表项规格的多样需求，适应更为广泛的应用场景。

2. 强大的安全特性

■ 支持CPU过载保护，防DDoS攻击，保证发生攻击时本网络设备不会因故障停止工作，实现业务持续不中断。

■ 支持强大的硬件ACL功能，可帮助用户实现数据报文的过滤和特殊流量的控制，合理安排网络资源。

■ 支持MAC地址绑定、MAC地址过滤，防止非法用户访问网络资源，帮助企业网管轻松管理上网用户。

■ 支持生成树根保护（Rood Guard）、BPDU攻击保护、ARP攻击保护和广播风暴抑制等，有效防止网络攻击，保护用户网络安全。

■ 支持URPF (Unicast Reverse Path Forwarding) 单播逆向路由检查，可防止假冒源地址攻击。

3. 增强的可靠性

■ ZXR10 5950-H通过端口环回检测功能，使交换机在不开启STP的情况下能检查到网络中可能存在的环路，避免风暴和带宽的浪费。

■ 支持先进的以太环网保护技术（ZESS、ZESR/ZESR+），支持环网、开环拓扑及双上行的拓扑保护，支持多实例的负荷分担，可实现以太网环路50ms级的保护，不仅保证网络业务的可靠性，同时最大效率的利用网络带宽。

■ 基于双核CPU的独立检测引擎IDE，采用虚拟多线程技术，高速率发送协议报文，保证设备协议计算与转发的隔离，加速协议机BFD/CCM等检测速度的同时，提升设备转发平面的可靠性。

4. 交换集群技术VSC

■ 业界领先的虚拟交换集群技术VSC，可将多台设备虚拟为一个集群系统，简化网络拓扑和管理难度。

■ 支持160G超大带宽，整合多台交换机资源，扩展端口密度，可以满足用户按需购买、平滑扩充网络容量的需要，在网络升级时可以最大限度保护已有投资。

■ 实现多台设备的统一管理，降低管理成本，N+1备份的高可靠性可保证不会出现单设备引起的堆叠系统故障，减少业务中断。

■ 支持堆叠中不同成员设备的端口捆绑成一个逻辑端口,可实现各成员设备之间跨设备链路捆绑和负载均衡。

5. 以太网供电

■ ZXR10 5950-36PM-H与ZXR10 5950-56PM-H交换机支持符合802.3af POE和802.3at的POE+标准的以太网供电，每个POE端口均可以提供最高30W的功率，可为IP电话，无线AP，监控摄像头等者任何符合802.3af或802.3at标准PD设备供电，同时部分端口支持最高达到60W的输出功率，充分满足企业对于室外电子显示大屏，室内外照明设备的供电需求，也可对非标准PD强制供电，兼容性良好。

■ 支持过载&短路保护、断路检测、短期断路保护、抗浪涌等安全功能，支持供电时对受电设备作检测，保护用户设备受电安全。

■ 支持POE分时供电配置，在不需要供电的时间段内可以自动强制关闭端口的POE供电，为用户设备降低能耗。

6. 零部署，易维护

■ ZXR10 5950-H交换机的每一处细节都体现着“易维设计”的理念，为用户带来极致的用户体验及使用效率。

■ ZXR10 5950-H交换机支持零部署功能，可一次性对大量同类设备进行版本升级和配置更新，零配置即插即用、大大降低批量设备部署、升级、配置更新的工作量。

■ 创新性的M-button设计让用户可以在极短时间内通过读取端口指示灯状态获取各种设备重要信息，包括端口/内存/CPU使用状态等等，大大缩短了在出现网络故障时的排错时间，方便网络管理员在日常维护中了解网络状况。M-button不增加用户投资，仅仅是赋予了设备端口指示灯状态更多的含义。

	5950-36TM-H	5950-56TM-H		5950-36PM-H	5950-56PM-H
交换容量	598Gbps/5.98Tbps	598Gbps/5.98Tbps		598Gbps/5.98Tbps	598Gbps/5.98Tbps
包转发率	222Mpps	252Mpps		222Mpps	252Mpps
固定接口数	24端口GE RJ45+4端口GE Combo	48端口GE RJ45		24端口GE RJ45+4端口GE Combo	48端口GE RJ45
扩展卡槽位数	2	2		2	2
扩展卡类型	4端口10GE-SFP+万兆光扩展卡 4端口GE SFP千兆光接口 4端口GE RJ45千兆电接口 2端口40GE-miniSAS堆叠扩展卡
L2功能	支持IEEE 802.1q VLAN，IEEE 802.1p，IEEE 802.3ad 支持STP，RSTP，MSTP 支持灵活QinQ，VLAN翻译，PVLAN 支持DHCP Snooping 支持802.1x 支持GVRP
L3功能	支持静态路由 支持RIP，OSPF， ISIS， BGP 支持MCE
组播	支持可控组播， MVR 支持 IGMPV1/V2V3 snooping 支持IGMP侦听、过滤、代理和快速离开 支持PIM-SM 支持MSDP
QoS	支持基于端口/流的带宽管理 支持每端口8个硬件队列 支持基于802.1p、IP DSCP等优先级标记、改写和映射 支持COS，IP DSCP，MPLS EXP 之间的映射支持SP、WRR、SP+WRR的队列调度机制 支持尾丢弃等拥塞避免机制 支持基于MAC地址、IP地址的标准ACL 支持基于二层ACL、扩展ACL（五元组）、混合ACL、自定义ACL、VLAN的ACL，基于时间段的ACL配置
安全	支持用户分级管理和口令保护 支持CPU防攻击、CPU过载保护 支持广播、组播、未知单播报文抑制 支持端口隔离，支持MFF 支持动态ARP检测Dynamic ARP Inspection 支持802.1x，支持Guest VLAN功能 支持MAC认证 支持Portal认证 支持Radius认证 支持生成树根保护（Root Guard）、BPDU攻击保护 支持IP Source Guard 支持uRPF单播逆向路由检查 支持RIP/OSPF/BGP MD5密文检查
易维特性	支持M-BUTTON功能 支持零部署
可靠性	支持LACP 支持MC-LAG 支持ZESS，ZESR/ZESR+ 支持 VRRPE
增强特性	支持交换集群技术VSC		支持交换集群技术VSC 支持 POE/POE+，部分端口支持双通道POE+
设备管理	支持RS232 Console（RJ45） 支持CLI，Telnet，SSH 支持本地和远程（Radius/Tacacs+）的用户登录认证和授权 支持SNMP 支持NetNumen U31 支持集群管理（ZGMP）
尺寸（H*W*D）	44mm*442mm*440mm
最大重量	8.3kg	8.4kg		9kg	9.2kg
DC 电源	-38V~57V	-38V~57V		–
AC 电源	100V~240V，50Hz~60Hz
高压直流电源	240V/336
最大功耗	87W	92w		929w（其中POE最大输出840w，系统功耗88w），	1036w（其中POE最大输出940w，系统功耗96w）
电源冗余模式	内置冗余双电源模块，交流1+1，直流1：1，交直流混插1：1
散热方式	强制风冷
最大散热量	98 BTU/h	108 BTU/h		180 BTU/h	214 BTU/h
工作环境	工作环境温度：-5oC~+45oC，湿度：10%~90%
工作海拔	<5000米
MTBF/MTTR	> 400000 小时/ < 30 分钟
